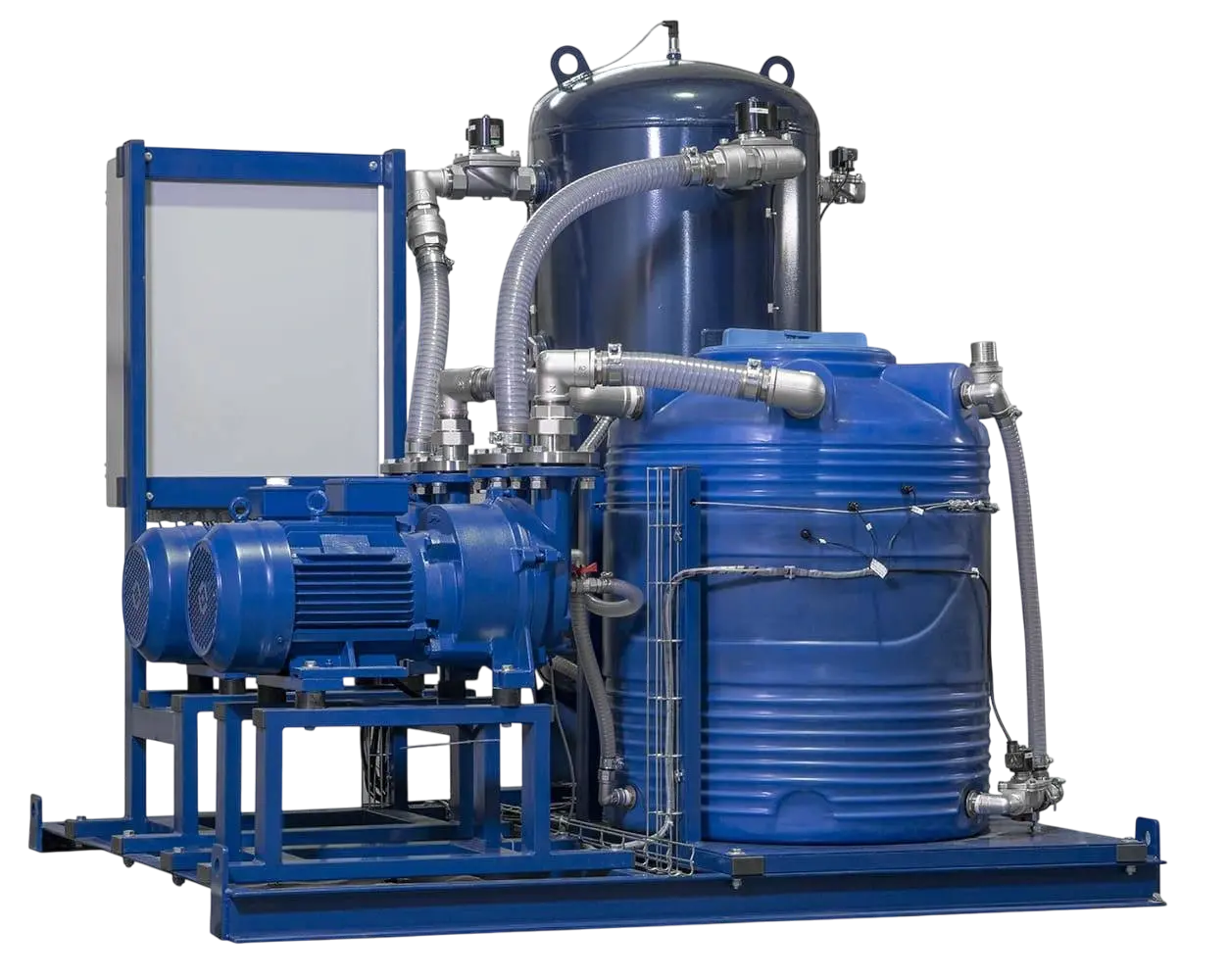

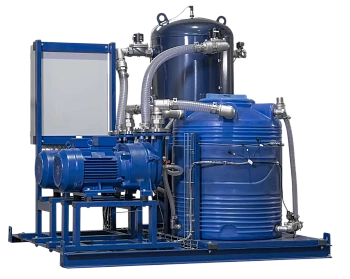

Система включает в себя:
- Водокольцевой вакуумный насос ELRPX 27 - 2 шт (1 рабочий, 1 резервный)
- Клапан электромагнитный G1'' - 8 шт.
- Датчик вакуума - 1 шт.
- Термопреобразователь сопротивления - 1 шт.
- Поплавковый датчик уровня - 5 шт.
- Реле потока - 2 шт.
- Технологический резервуар;
- Вакуум-котел;
- Трубопроводы;
- Шкаф управления.
Остальное оборудование предусматривается в соответствии с технологической схемой завода-изготовителя.
Назначение установки - предварительное заполнение водой трубопроводов и группы гидравлических насосов перед их запуском.
Требования:
- поддержание уровня воды в баке;
- защита активного насоса от сухого пуска и от затопления;
- защита активного насоса от сухого хода;
- контроль температуры воды в технологическом баке-сепараторе;
- индикация уровня воды в технологическом баке-сепараторе;
- индикация температуры воды;
- индикация давления в вакуумном котле;
- индикация уровня воды в вакуумном котле: "пустой/полный";
- индикация состояния клапанов;
- тепловая защита двигателя;
- возможность получать информацию о состоянии системы по сухим контактам:
. "Заполнение водой окончено. Требуется проверка системы";
. "Проверка системы";
. "Готовность к работе";
. "Процесс заполнения системы водой (Работа)";
. "Авария".
Характеристики вакуумного насоса:
- материал корпуса: углеродистая сталь Q235;
- материал импеллера: нержавеющая сталь SS304;
- производительность, м3/ч: 27;
- предельное остаточное давление, мбар: 33;
- мощность электродвигателя, кВт: 0,81;
- частота вращения ротора, об/мин: 2880;
- расход воды, л/мин: 2,0;
- уровень шума, Дб: 62;
- вес, кг: 31.
- Производитель
- ERSTVAK Ltd.
- Краткое название
- Вакуумная установка ERSTVAK ELRPX 27 OCS
- Производительность, м³/ч
- 27
- Предельное остаточное давление, мбар
- 33
- Мощность, кВт
- 0.81
- Уровень шума, дБ
- 62
- Артикул
- ELRPX 27 OCS
- Расход воды, л/мин
- 2
- Охлаждение
- водяное
- Частота вращения ротора, об/мин
- 2880
- Материал импеллера
- нержавеющая сталь SS304
- Вес насоса с электродвигателем, кг
- 31
- Материал разделительной пластины
- нержавеющая сталь SS304
