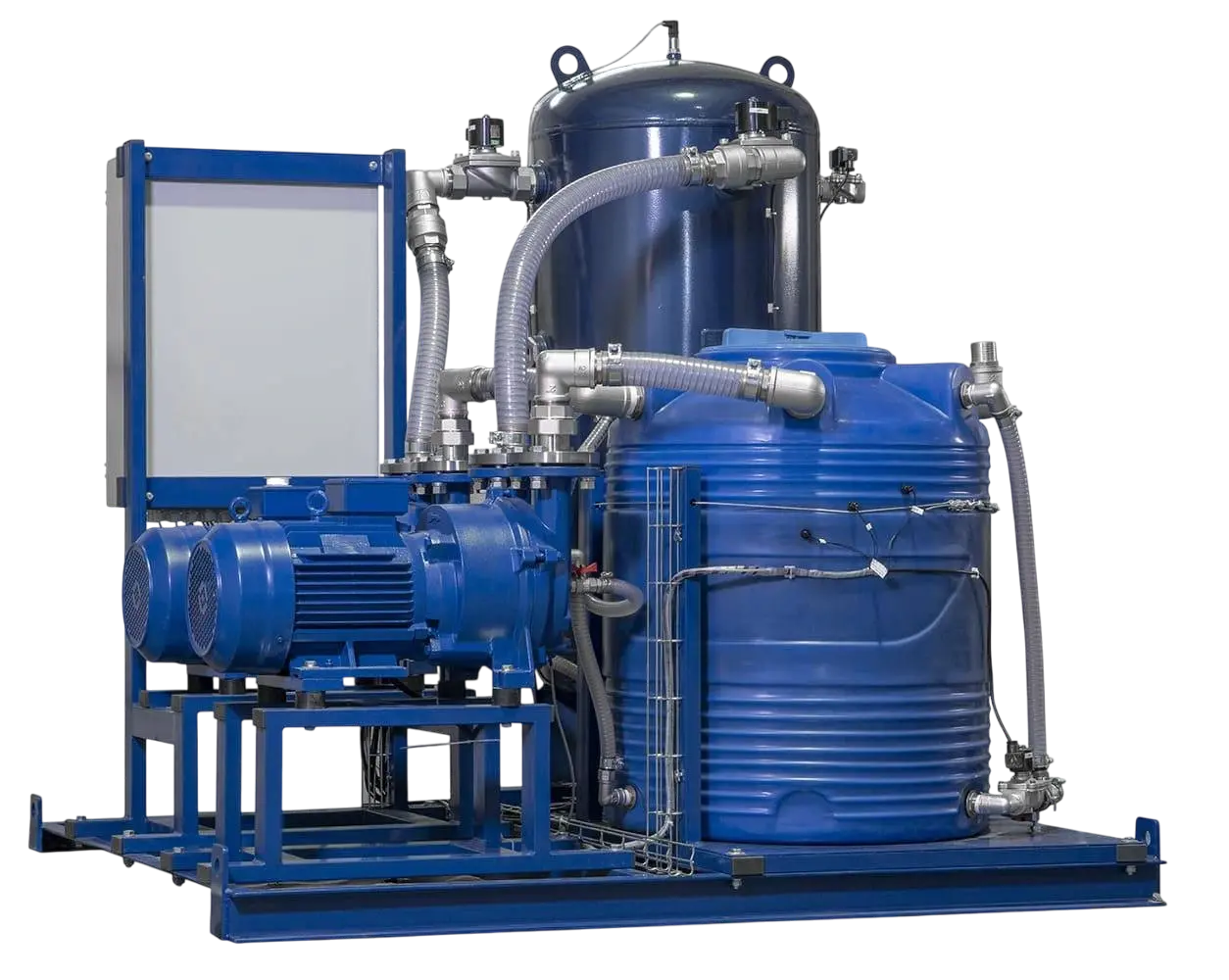

Водокольцевая вакуумная установка ERSTVAK ELRPX 110 OCS
ERSTVAK ELRPX 110 OCS — водокольцевая вакуумная установка для предварительного заполнения водой трубопроводов и группы центробежных или гидравлических насосов перед их запуском. Вакуумная часть удаляет воздух из заполняемого контура, после чего вода занимает освобождённый объём и основной насос может быть переведён в рабочий режим.
В состав исполнения ELRPX 110 OCS входят два водокольцевых насоса ELRPX 110, электромагнитные клапаны, датчик вакуума, термопреобразователь сопротивления, пять поплавковых датчиков уровня, два реле потока, технологический резервуар, вакуум-котёл, трубопроводы и шкаф управления. Наличие двух вакуумных насосов позволяет организовать рабочую и резервную ветви.
Система контролирует уровень и температуру воды, давление и уровень в вакуум-котле, состояние клапанов и работу насосной части. Предусмотрены блокировки, связанные с сухим пуском, затоплением и тепловой защитой двигателя, а состояние установки может передаваться во внешнюю автоматику через дискретные сигналы.
Базовый вакуумный насос
ELRPX 110 имеет моноблочную водокольцевую конструкцию с рабочим колесом из нержавеющей стали SS304. Производительность насоса составляет 110 м³/ч при предельном остаточном давлении 33 мбар. Для работы требуется подача рабочей жидкости и водяное охлаждение.
Применение
Установку используют на насосных станциях, водозаборных узлах, в системах водоподготовки, подпитки и других гидравлических контурах, где перед пуском центробежного насоса требуется удалить воздух и заполнить всасывающую линию жидкостью.
Технические характеристики базового насоса
| Производительность, м³/ч | 110 |
| Предельное остаточное давление, мбар | 33 |
| Мощность, кВт | 3,85 |
| Частота вращения, об/мин | 2880 |
| Расход рабочей жидкости, л/мин | 4,2 |
| Уровень шума, дБ | 72 |
| Масса, кг | 65 |
| Материал импеллера | SS304 |
- Тип
- Водокольцевые
- Уровень вакуума
- Низкий
- Скорость откачки, м³/ч
- 110
- Предельное остаточное давление, мбар (абс.)
- 33
- Мощность, кВт
- 3.85
- Частота вращения, об/мин
- 2880
- Входной патрубок
- G2
- Выходной патрубок
- G2
- Охлаждение
- Водяное
- Серия
- OCS
- Уровень шума, дБ
- 72
- Расход рабочей жидкости, л/мин
- 4.2
Диапазоны рабочих давлений вакуумных насосов
Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.
График коэффициента откачки
График показывает изменение коэффициента откачки в зависимости от давления на входе и температуры рабочей жидкости. Кривые позволяют определить коэффициент для показанных температурных условий.
Для уточнения информации обращайтесь к инженерам ERSTVAK.
