Водокольцевая вакуумная установка ERSTVAK ELRPX 165 OCS

Водокольцевая вакуумная установка ERSTVAK ELRPX 165 OCS

product-card

Тип Водокольцевые
Уровень вакуума Низкий
Скорость откачки, м³/ч 165
Предельное остаточное давление, мбар (абс.) 33
Мощность, кВт 4
Частота вращения, об/мин 1440
Входной патрубок G 2
Выходной патрубок G 2
Охлаждение Водяное

В корзину

Описание

Характеристики

Графики и чертежи

Материалы

Проекты

Отзывы клиентов

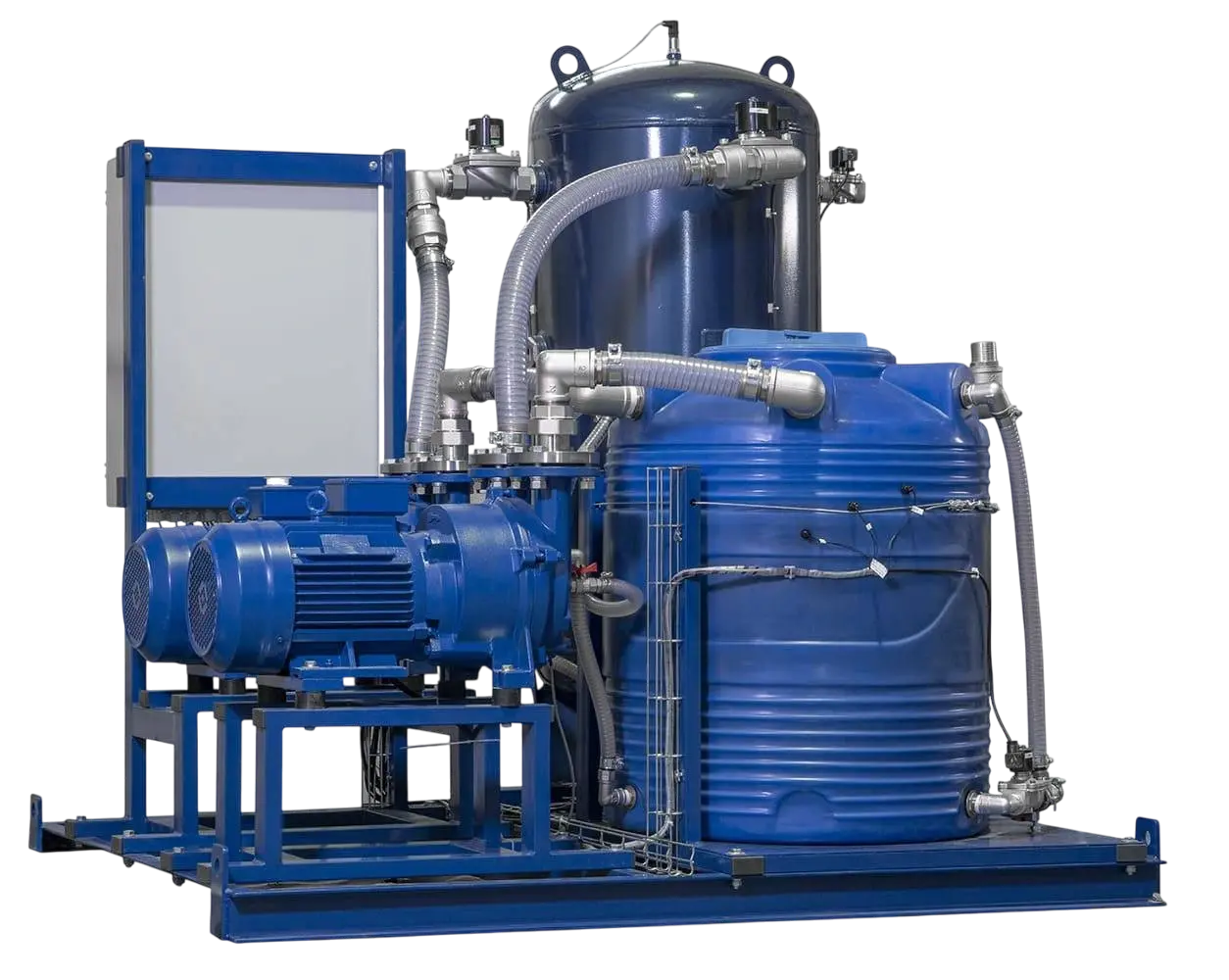

ERSTVAK ELRPX 165 OCS — автоматизированная водокольцевая вакуумная установка для удаления воздуха из трубопроводов и предварительного заполнения водой группы гидравлических насосов перед запуском. Вакуум-котёл и технологический резервуар образуют рабочий контур, в котором разрежение используется для подъёма и перемещения жидкости до заполнения линии.

В состав системы входят два насоса ELRPX 165, семь электромагнитных клапанов, датчик вакуума, термопреобразователь сопротивления, пять поплавковых датчиков уровня, два реле потока, технологический резервуар, вакуум-котёл, трубопроводы и шкаф управления. Два вакуумных насоса позволяют использовать один агрегат как рабочий, второй — как резервный.

Контрольная часть отслеживает уровень воды, температуру рабочей среды, давление и уровень в вакуум-котле, состояние клапанов и параметры насосной части. Логика управления предусматривает защитные блокировки при сухом пуске, затоплении и перегреве двигателя и формирует сигналы состояния для внешней системы.

Базовый вакуумный насос

ELRPX 165 — моноблочный водокольцевой насос с импеллером из нержавеющей стали SS304. Его производительность составляет 165 м³/ч, предельное остаточное давление — 33 мбар. Водокольцевой принцип позволяет работать с влажным газом и использует жидкость для формирования рабочего кольца и уплотнения камеры сжатия.

Применение

ELRPX 165 OCS применяется в насосных станциях, водозаборных и водоподготовительных сооружениях, системах подпитки, ирригационных и других гидравлических системах, где перед запуском центробежного оборудования необходимо заполнить всасывающую магистраль.

Технические характеристики базового насоса

Производительность, м³/ч	165
Предельное остаточное давление, мбар	33
Мощность, кВт	4
Частота вращения, об/мин	1440
Расход рабочей жидкости, л/мин	7,2
Уровень шума, дБ	63
Масса, кг	103
Материал импеллера	SS304

Тип: Водокольцевые

Уровень вакуума: Низкий

Скорость откачки, м³/ч: 165

Предельное остаточное давление, мбар (абс.): 33

Мощность, кВт: 4

Частота вращения, об/мин: 1440

Входной патрубок: G 2

Выходной патрубок: G 2

Охлаждение: Водяное

Уровень шума, дБ: 63

Расход рабочей жидкости, л/мин: 7.2

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

График коэффициента откачки

График показывает изменение коэффициента откачки в зависимости от давления на входе и температуры рабочей жидкости. Кривые позволяют определить коэффициент для показанных температурных условий.

grafik_koefficienta_otkachki_ot_davleniya_i_temperatury

Для уточнения информации обращайтесь к инженерам ERSTVAK.
