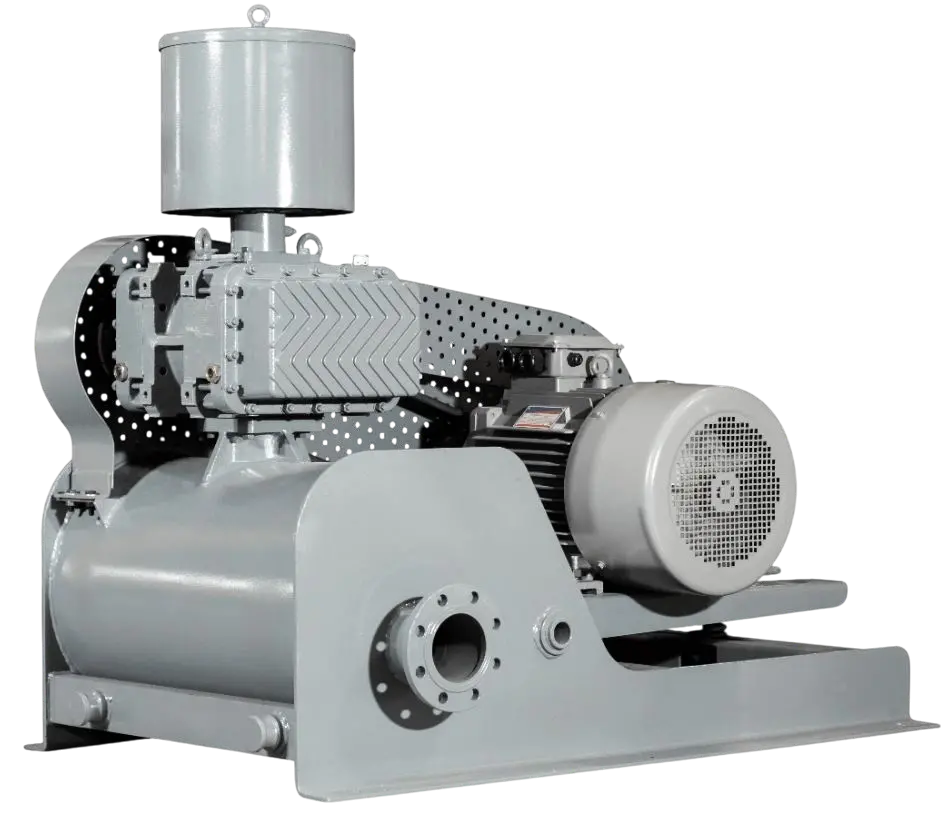

Роторная воздуходувка РУТС ERSTVAK ERB-50
Перекачиваемая среда - воздух, опционально возможно исполнение для перекачивания взрывоопасной среды.
Роторные воздуходувки ERSTVAK серии ERB — это высокотехнологичные воздуходувки типа РУТС, выполненные в соответствии с европейскими стандартами качества на современных станках с ЧПУ. Точность изготовления и внимание к деталям обеспечивают непревзойденное качество, что подтверждается многолетним опытом.
Принцип действия
Основополагающим принципом работы воздуходувок является перенос газа со стороны всасывания на сторону нагнетания двумя роторами. Роторы установлены в корпусе параллельно и вращаются навстречу друг другу. В процессе работы роторы не соприкасаются, между ними выставляется минимальный зазор. При переносе газ не сжимается, сжатие происходит только в момент объединения полости между ротором и корпусом с полостью нагнетания. Такой принцип называется внешним сжатием.
Технологии
Для синхронизации вращения роторов используется зубчатая передача, которая предотвращает контакт роторов в процессе работы.
Трехлопастной профиль ERSTVAK изготавливается на высокоточных станках для обеспечения оптимальной геометрии ротора. Выставленные зазоры гарантируют минимальный обратный поток газа, что делает процесс сжатия максимально эффективным.
В стандартном исполнении роторы и корпус блока сжатия выполнены из чугуна 40Н. Доступны специальные исполнения из различных нержавеющих сталей AISI 304, 316 и др. Также возможно нанесение коррозионностойких покрытий.
Технические характеристики: компрессорный режим
| Модель | об/мин | Производительность Q, м³/час. Потребляемая мощность N, кВт. Мощность двигателя P, кВт. | |||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 кПа | 20 кПа | 30 кПа | 40 кПа | 50 кПа | 60 кПа | 70 кПа | 80 кПа | 90 кПа | 100 кПа | ||||||||||||||||||||||
| Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | ||
| ERB 50 | 1450 | 67.2 | 0.6 | 1.1 | 53.4 | 0.9 | 1.1 | 42.6 | 1.1 | 1.5 | 33.6 | 1.4 | 2.2 | 25.8 | 1.7 | 2.2 | |||||||||||||||
| 2000 | 105.6 | 0.7 | 1.1 | 91.8 | 1.1 | 1.5 | 81 | 1.5 | 2.2 | 72 | 1.9 | 2.2 | 63.6 | 2.2 | 3 | 56.4 | 2.6 | 3 | 49.8 | 3 | 4 | ||||||||||
| 2500 | 140.4 | 0.9 | 1.1 | 126.6 | 1.4 | 2.2 | 115.8 | 1.9 | 2.2 | 106.8 | 2.3 | 3 | 98.4 | 2.8 | 4 | 91.2 | 3.3 | 4 | 84.6 | 3.8 | 5.5 | 78.6 | 4.2 | 5.5 | |||||||
| 3000 | 175.2 | 1.2 | 1.5 | 161.4 | 1.7 | 2.2 | 150.6 | 2.3 | 3 | 141.6 | 2.9 | 4 | 133.2 | 3.4 | 4 | 126 | 4 | 5.5 | 119.4 | 4.6 | 5.5 | 113.4 | 5.2 | 7.5 | 107.4 | 5.7 | 7.5 | ||||
| 3500 | 210 | 1.5 | 2.2 | 196.2 | 2.1 | 3 | 185.4 | 2.8 | 4 | 176.4 | 3.5 | 4 | 168 | 4.1 | 5.5 | 160.8 | 4.8 | 5.5 | 154.2 | 5.4 | 7.5 | 148.2 | 6.1 | 7.5 | 142.2 | 6.8 | 7.5 | 136.8 | 7.4 | 11 | |
| 4000 | 244.8 | 1.8 | 2.2 | 231 | 2.5 | 3 | 220.2 | 3.3 | 4 | 211.2 | 4 | 5.5 | 202.8 | 4.8 | 5.5 | 195.6 | 5.4 | 7.5 | 189 | 6.3 | 7.5 | 183 | 7.1 | 11 | 177 | 7.8 | 11 | 171.6 | 8.6 | 11 | |
| 4500 | 279.6 | 2.1 | 3 | 265.8 | 2.9 | 4 | 255 | 3.8 | 5.5 | 246 | 4.6 | 5.5 | 237.6 | 5.5 | 7.5 | 230.4 | 6.3 | 7.5 | 223.8 | 7.2 | 11 | 217.8 | 8 | 11 | 211.8 | 8.9 | 11 | 206.4 | 9.7 | 11 | |
| 5000 | 314.4 | 2.3 | 3 | 300.6 | 3.2 | 4 | 289.8 | 4.1 | 5.5 | 280.8 | 5.1 | 7.5 | 272.4 | 6 | 7.5 | 265.2 | 7 | 11 | 258.6 | 7.9 | 11 | 252.6 | 8.9 | 11 | 246.6 | 9.8 | 11 | 241.2 | 10.8 | 15 | |
Технические характеристики: вакуумный режим
| Модель | об/мин | Производительность Q, м³/час. Потребляемая мощность N, кВт. Мощность двигателя P, кВт. | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| -10 кПа | -20 кПа | -30 кПа | -40 кПа | -50 кПа | ||||||||||||
| Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | ||
| ERB 50 | 1450 | 65.4 | 0.57 | 0.75 | 48 | 0.85 | 1.1 | 31.2 | 1.12 | 1.5 | ||||||
| 2000 | 103.8 | 0.73 | 1.1 | 86.4 | 1.11 | 1.5 | 69.6 | 1.49 | 2.2 | 52.8 | 1.87 | 2.2 | ||||
| 2500 | 138.6 | 0.92 | 1.1 | 121.2 | 1.4 | 2.2 | 104.4 | 1.87 | 2.2 | 87.6 | 2.34 | 3 | ||||
| 3000 | 173.4 | 1.17 | 1.5 | 156 | 1.74 | 2.2 | 139.2 | 2.31 | 3 | 122.4 | 2.87 | 4 | ||||
| 3500 | 208.2 | 1.46 | 2.2 | 190.8 | 2.13 | 3 | 174 | 2.79 | 4 | 157.2 | 3.45 | 4 | 137.4 | 4.12 | 5.5 | |
| 4000 | 243 | 1.76 | 2.2 | 225.6 | 2.52 | 3 | 208.8 | 3.27 | 4 | 192 | 4.03 | 5.5 | 172.2 | 4.79 | 5.5 | |
| 4500 | 277.8 | 2.05 | 3 | 260.4 | 2.91 | 4 | 243.6 | 3.76 | 5.5 | 226.8 | 4.61 | 5.5 | 207 | 5.46 | 7.5 | |
| 5000 | 312.6 | 2.25 | 3 | 294.6 | 3.19 | 4 | 278.4 | 4.14 | 5.5 | 261.6 | 5.09 | 7.5 | 241.8 | 6.04 | 7.5 | |
Пример обозначения
- Тип конструкции
- С ременной передачей
- Тип
- Роторные (Рутса)
- Производительность, м³/ч
- 314.4
- Избыточное давление, мбар
- 1000
- Тип смазки
- Безмасляная (сухая)
- Мощность электродвигателя, кВт
- 15
- Разрежение, мбар
- 500
- Уровень шума, дБ(А)
- 105
- Тип подшипников
- Качения
- Максимальная частота вращения ротора, об/мин
- 5000
- Тип привода
- Ременной
- Охлаждение
- Воздушное
- Встроенный фильтр
- Да
- Встроенный глушитель
- Да
- Наличие ЧРП (VSD)
- Опция
- Масса, кг
- 280
- Габаритные размеры (ДхШхВ), мм
- 963 × 1000 × 979
- Серия
- ERB
- Производительность, м³/мин
- 5.24
- Разрежение, кПа
- 50
- Избыточное давление, кПа
- 98
- Избыточное давление, бар
- 1
- Перекачиваемая среда
- Воздух
- Тип присоединения
- Фланец
- Размер присоединения
- DN 50
- Материал корпуса
- Чугун 40Н
- Количество фаз
- 3
- Режим работы
- Универсальная
- Кожух
- Шумоизолирующий (опция)
- Минимальная частота вращения ротора, об/мин
- 1450
- Количество роторов
- 2
- Тип роторов
- Трёхлопастные
- Частота вращения ротора, об/мин
- 5000
- Тип исполнения
- Взрывозащищенное (опция)
- Минимальная мощность электродвигателя, кВт
- 1.1
- Максимальная мощность электродвигателя, кВт
- 15
График производительности
Показывает рабочие диапазоны воздуходувок ERB: зависимость производительности от максимального избыточного давления. По нему можно предварительно подобрать модель, соответствующую требуемым параметрам технологического процесса.
Для уточнения информации обращайтесь к инженерам ERSTVAK.
