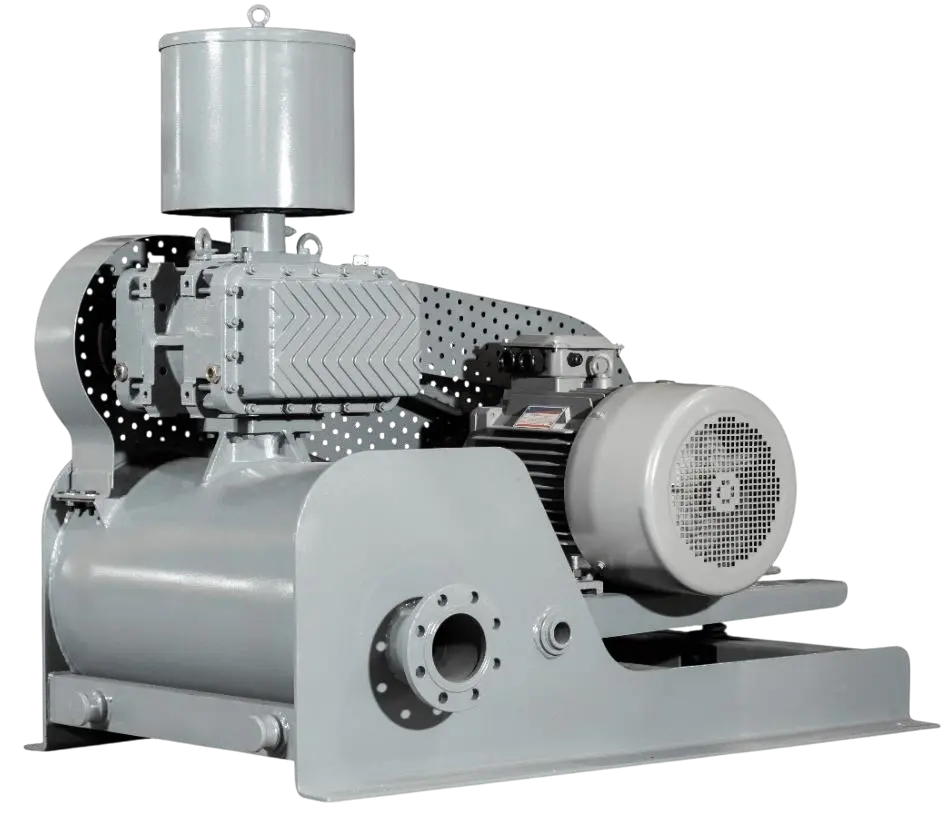

Роторная воздуходувка РУТС ERSTVAK ERB-150
Перекачиваемая среда - воздух, опционально возможно исполнение для перекачивания взрывоопасной среды.
Роторные воздуходувки ERSTVAK серии ERB — это высокотехнологичные воздуходувки типа РУТС, выполненные в соответствии с европейскими стандартами качества на современных станках с ЧПУ. Точность изготовления и внимание к деталям обеспечивают непревзойденное качество, что подтверждается многолетним опытом.
Принцип действия
Основополагающим принципом работы воздуходувок является перенос газа со стороны всасывания на сторону нагнетания двумя роторами. Роторы установлены в корпусе параллельно и вращаются навстречу друг другу. В процессе работы роторы не соприкасаются, между ними выставляется минимальный зазор. При переносе газ не сжимается, сжатие происходит только в момент объединения полости между ротором и корпусом с полостью нагнетания. Такой принцип называется внешним сжатием.
Технологии
Для синхронизации вращения роторов используется зубчатая передача, которая предотвращает контакт роторов в процессе работы.
Трехлопастной профиль ERSTVAK изготавливается на высокоточных станках для обеспечения оптимальной геометрии ротора. Выставленные зазоры гарантируют минимальный обратный поток газа, что делает процесс сжатия максимально эффективным.
В стандартном исполнении роторы и корпус блока сжатия выполнены из чугуна 40Н. Доступны специальные исполнения из различных нержавеющих сталей AISI 304, 316 и др. Также возможно нанесение коррозионностойких покрытий.
Технические характеристики: компрессорный режим
| Модель | об/мин | Производительность Q, м³/час. Потребляемая мощность N, кВт. Мощность двигателя P, кВт. | |||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 кПа | 20 кПа | 30 кПа | 40 кПа | 50 кПа | 60 кПа | 70 кПа | 80 кПа | 90 кПа | 100 кПа | ||||||||||||||||||||||
| Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | ||
| ERB 150 | 1150 | 1008 | 5.5 | 7.5 | 912 | 8.8 | 11 | 846 | 12 | 15 | 804 | 15.3 | 18.5 | 768 | 18.6 | 22 | 732 | 21.9 | 30 | 708 | 25.1 | 30 | 696 | 28.4 | 37 | 672 | 31.7 | 37 | |||
| 1450 | 1308 | 6.8 | 7.5 | 1230 | 11 | 15 | 1170 | 15.1 | 18.5 | 1128 | 19.2 | 22 | 1092 | 23.4 | 30 | 1062 | 27.5 | 37 | 1038 | 31.6 | 37 | 1020 | 35.8 | 45 | 1002 | 39.9 | 45 | 990 | 44 | 55 | |
| 1750 | 1626 | 8.4 | 11 | 1548 | 13.4 | 15 | 1494 | 18.4 | 22 | 1452 | 23.4 | 30 | 1416 | 28.3 | 37 | 1392 | 33.3 | 37 | 1368 | 38.3 | 45 | 1344 | 43.3 | 55 | 1332 | 48.3 | 55 | 1314 | 53.3 | 75 | |
| 2000 | 1896 | 11.3 | 15 | 1818 | 17 | 18.5 | 1764 | 22.7 | 30 | 1722 | 28.4 | 37 | 1692 | 34.1 | 37 | 1662 | 39.8 | 45 | 1638 | 45.5 | 55 | 1620 | 51.2 | 75 | 1602 | 56.9 | 75 | 1590 | 62.6 | 75 | |
| 2300 | 2214 | 14.2 | 18.5 | 2142 | 20.7 | 30 | 2094 | 27.3 | 30 | 2052 | 33.8 | 37 | 2016 | 40.4 | 45 | 1992 | 46.9 | 55 | 1968 | 53.5 | 75 | 1950 | 60 | 75 | 1932 | 66.6 | 75 | 1920 | 73.1 | 90 | |
| 2600 | 2538 | 16.8 | 18.5 | 2466 | 24.2 | 30 | 2418 | 31.6 | 37 | 2376 | 39 | 45 | 2346 | 46.4 | 55 | 2316 | 53.9 | 75 | 2292 | 61.3 | 75 | 2274 | 68.6 | 75 | 2262 | 76.1 | 90 | 2244 | 83.5 | 90 | |
| 2800 | 2754 | 18.6 | 22 | 2682 | 26.6 | 30 | 2634 | 34.5 | 45 | 2592 | 42.5 | 55 | 2562 | 50.5 | 55 | 2538 | 58.5 | 75 | 2514 | 66.5 | 75 | 2496 | 74.4 | 90 | 2478 | 82.4 | 90 | 2466 | 90.4 | 110 | |
| 3000 | 2964 | 20.2 | 22 | 2898 | 28.7 | 37 | 2850 | 37.3 | 45 | 2814 | 45.8 | 55 | 2778 | 54.3 | 75 | 2754 | 62.9 | 75 | 2730 | 71.4 | 90 | 2712 | 80 | 90 | 2694 | 88.5 | 110 | 2682 | 97.1 | 110 | |
Технические характеристики: вакуумный режим
| Модель | об/мин | Производительность Q, м³/час. Потребляемая мощность N, кВт. Мощность двигателя P, кВт. | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| -10 кПа | -20 кПа | -30 кПа | -40 кПа | -50 кПа | ||||||||||||
| Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | ||
| ERB 150 | 1150 | 972 | 5.5 | 7.5 | 870 | 8.8 | 11 | 774 | 12 | 15 | 684 | 15.3 | 18.5 | |||
| 1450 | 1296 | 6.8 | 7.5 | 1194 | 11 | 15 | 1104 | 15.1 | 18.5 | 1014 | 19.2 | 22 | ||||
| 1750 | 1620 | 8.4 | 11 | 1518 | 13.4 | 15 | 1434 | 18.4 | 22 | 1344 | 23.4 | 30 | 1248 | 28.3 | 37 | |
| 2000 | 1884 | 11.3 | 15 | 1788 | 17 | 18.5 | 1704 | 22.7 | 30 | 1620 | 28.4 | 37 | 1530 | 34.1 | 37 | |
| 2300 | 2208 | 14.2 | 18.5 | 2112 | 20.7 | 30 | 2034 | 27.3 | 30 | 1950 | 33.8 | 37 | 1860 | 40.4 | 45 | |
| 2600 | 2526 | 16.8 | 18.5 | 2436 | 24.2 | 30 | 2358 | 31.6 | 37 | 2280 | 39 | 45 | 2190 | 46.4 | 55 | |
| 2800 | 2742 | 18.6 | 22 | 2652 | 26.6 | 30 | 2574 | 34.5 | 45 | 2502 | 42.5 | 55 | 2412 | 50.5 | 55 | |
| 3000 | 2958 | 20.2 | 30 | 2868 | 28.7 | 37 | 2796 | 37.3 | 45 | 2718 | 45.8 | 55 | 2634 | 54.3 | 75 | |
Пример обозначения
- Тип конструкции
- С ременной передачей
- Тип
- Роторные (Рутса)
- Производительность, м³/ч
- 2964
- Избыточное давление, мбар
- 1000
- Тип смазки
- Безмасляная (сухая)
- Мощность электродвигателя, кВт
- 110
- Разрежение, мбар
- 500
- Уровень шума, дБ(А)
- 105
- Тип подшипников
- Качения
- Максимальная частота вращения ротора, об/мин
- 3000
- Тип привода
- Ременной
- Охлаждение
- Воздушное
- Встроенный фильтр
- Да
- Встроенный глушитель
- Да
- Наличие ЧРП (VSD)
- Опция
- Масса, кг
- 1680
- Габаритные размеры (ДхШхВ), мм
- 1538 × 1640 × 1818
- Серия
- ERB
- Производительность, м³/мин
- 49.4
- Разрежение, кПа
- 50
- Избыточное давление, кПа
- 98
- Избыточное давление, бар
- 1
- Перекачиваемая среда
- Воздух
- Тип присоединения
- Фланец
- Размер присоединения
- DN 150
- Материал корпуса
- Чугун 40Н
- Количество фаз
- 3
- Режим работы
- Универсальная
- Кожух
- Шумоизолирующий (опция)
- Минимальная частота вращения ротора, об/мин
- 1150
- Количество роторов
- 2
- Тип роторов
- Трёхлопастные
- Частота вращения ротора, об/мин
- 3000
- Тип исполнения
- Взрывозащищенное (опция)
- Минимальная мощность электродвигателя, кВт
- 7.5
- Максимальная мощность электродвигателя, кВт
- 110
График производительности
Показывает рабочие диапазоны воздуходувок ERB: зависимость производительности от максимального избыточного давления. По нему можно предварительно подобрать модель, соответствующую требуемым параметрам технологического процесса.
Для уточнения информации обращайтесь к инженерам ERSTVAK.
