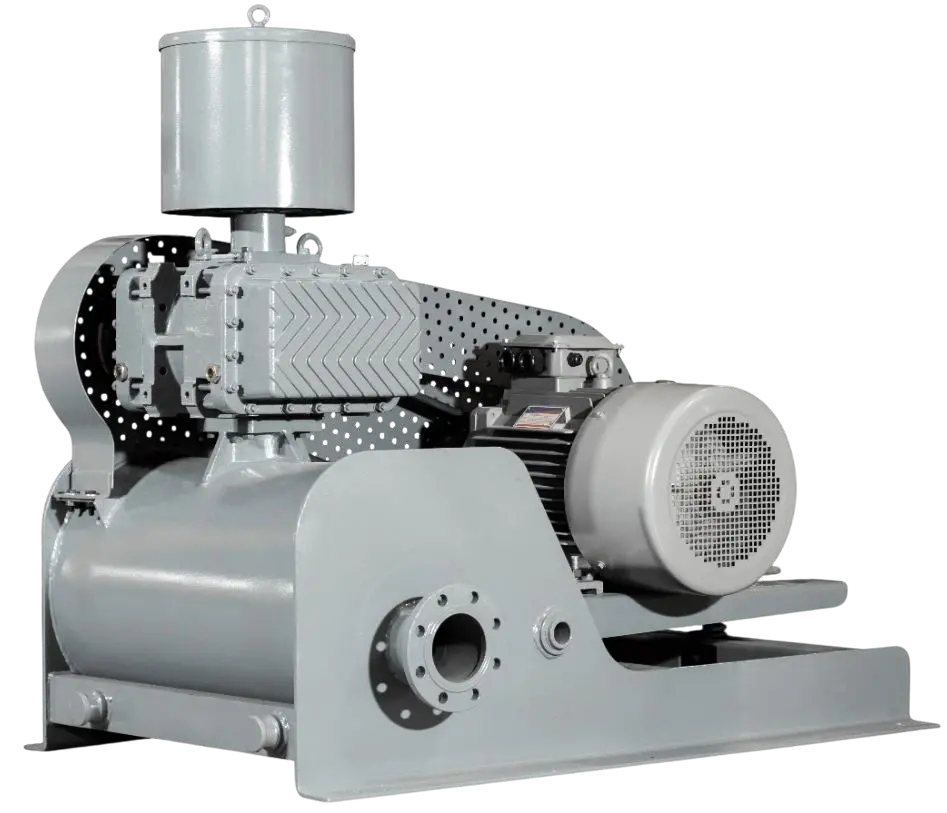

Роторная воздуходувка РУТС ERSTVAK ERB-100
- Хит
Перекачиваемая среда - воздух, опционально возможно исполнение для перекачивания взрывоопасной среды.
Роторные воздуходувки ERSTVAK серии ERB — это высокотехнологичные воздуходувки типа РУТС, выполненные в соответствии с европейскими стандартами качества на современных станках с ЧПУ. Точность изготовления и внимание к деталям обеспечивают непревзойденное качество, что подтверждается многолетним опытом.
Принцип действия
Основополагающим принципом работы воздуходувок является перенос газа со стороны всасывания на сторону нагнетания двумя роторами. Роторы установлены в корпусе параллельно и вращаются навстречу друг другу. В процессе работы роторы не соприкасаются, между ними выставляется минимальный зазор. При переносе газ не сжимается, сжатие происходит только в момент объединения полости между ротором и корпусом с полостью нагнетания. Такой принцип называется внешним сжатием.
Технологии
Для синхронизации вращения роторов используется зубчатая передача, которая предотвращает контакт роторов в процессе работы.
Трехлопастной профиль ERSTVAK изготавливается на высокоточных станках для обеспечения оптимальной геометрии ротора. Выставленные зазоры гарантируют минимальный обратный поток газа, что делает процесс сжатия максимально эффективным.
В стандартном исполнении роторы и корпус блока сжатия выполнены из чугуна 40Н. Доступны специальные исполнения из различных нержавеющих сталей AISI 304, 316 и др. Также возможно нанесение коррозионностойких покрытий.
Технические характеристики: компрессорный режим
| Модель | об/мин | Производительность Q, м³/час. Потребляемая мощность N, кВт. Мощность двигателя P, кВт. | |||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 кПа | 20 кПа | 30 кПа | 40 кПа | 50 кПа | 60 кПа | 70 кПа | 80 кПа | 90 кПа | 100 кПа | ||||||||||||||||||||||
| Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | ||
| ERB 100 | 2000 | 547.8 | 2.6 | 3 | 505.8 | 4.4 | 5.5 | 475.2 | 6.1 | 7.5 | 450.6 | 7.9 | 11 | 430.2 | 9.7 | 11 | 412.8 | 11.5 | 15 | 397.8 | 13.2 | 15 | 385.2 | 15 | 18.5 | 373.8 | 16.8 | 18.5 | |||
| 2300 | 648 | 3.1 | 4 | 606 | 5.2 | 7.5 | 576.6 | 7.2 | 11 | 552.6 | 9.3 | 11 | 532.2 | 11.3 | 15 | 515.4 | 13.4 | 15 | 500.4 | 15.4 | 18.5 | 487.8 | 17.4 | 22 | 476.4 | 19.5 | 22 | ||||
| 2500 | 714 | 3.7 | 5.5 | 672 | 5.9 | 7.5 | 642 | 8.2 | 11 | 618 | 10.4 | 15 | 600 | 12.6 | 15 | 583.8 | 14.8 | 18.5 | 568.8 | 17 | 22 | 555.6 | 19.3 | 22 | 544.8 | 21.5 | 30 | 534.6 | 23.7 | 30 | |
| 2800 | 816 | 4.4 | 5.5 | 774 | 6.9 | 11 | 744 | 9.4 | 11 | 720 | 11.8 | 15 | 702 | 14.3 | 18.5 | 684 | 16.8 | 18.5 | 672 | 19.3 | 22 | 660 | 21.8 | 30 | 648 | 24.3 | 30 | 636 | 26.8 | 30 | |
| 3000 | 882 | 5.1 | 7.5 | 846 | 7.7 | 11 | 816 | 10.4 | 15 | 792 | 13.1 | 15 | 768 | 15.7 | 18.5 | 756 | 18.4 | 22 | 738 | 21 | 30 | 726 | 23.7 | 30 | 714 | 26.4 | 30 | 702 | 29 | 37 | |
| 3300 | 984 | 6.3 | 7.5 | 942 | 9.3 | 11 | 918 | 12.2 | 15 | 894 | 15.1 | 18.5 | 876 | 18.1 | 22 | 858 | 21 | 30 | 840 | 23.9 | 30 | 828 | 26.8 | 30 | 816 | 29.8 | 37 | 810 | 32.7 | 37 | |
| 3500 | 1050 | 7.3 | 11 | 1014 | 10.4 | 15 | 984 | 13.5 | 15 | 960 | 16.6 | 18.5 | 942 | 19.7 | 22 | 924 | 22.8 | 30 | 912 | 26 | 30 | 894 | 29.1 | 37 | 888 | 32.2 | 37 | 876 | 35.3 | 45 | |
| 3800 | 1152 | 8.6 | 11 | 1110 | 12 | 15 | 1086 | 15.3 | 18.5 | 1062 | 18.7 | 22 | 1044 | 22.1 | 30 | 1026 | 25.4 | 30 | 1014 | 28.8 | 37 | 1002 | 32.2 | 37 | 990 | 35.6 | 45 | 978 | 38.9 | 45 | |
| 4000 | 1218 | 9.6 | 11 | 1182 | 13.1 | 15 | 1152 | 16.7 | 18.5 | 1128 | 20.2 | 22 | 1110 | 23.8 | 30 | 1098 | 27.3 | 30 | 1080 | 30.9 | 37 | 1068 | 34.4 | 37 | 1056 | 38 | 45 | 1044 | 41.5 | 55 | |
Технические характеристики: вакуумный режим
| Модель | об/мин | Производительность Q, м³/час. Потребляемая мощность N, кВт. Мощность двигателя P, кВт. | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| -10 кПа | -20 кПа | -30 кПа | -40 кПа | -50 кПа | ||||||||||||
| Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | ||
| ERB 100 | 2000 | 542.4 | 2.58 | 3 | 488.4 | 4.35 | 5.5 | 441 | 6.13 | 7.5 | 393 | 7.9 | 11 | |||
| 2300 | 642 | 3.14 | 4 | 589.8 | 5.18 | 7.5 | 543 | 7.22 | 11 | 495.6 | 9.27 | 11 | ||||
| 2500 | 708 | 3.72 | 5.5 | 660 | 5.94 | 7.5 | 612 | 8.16 | 11 | 564.6 | 10.38 | 15 | 513 | 12.6 | 15 | |
| 2800 | 810 | 4.39 | 5.5 | 762 | 6.87 | 11 | 714 | 9.36 | 11 | 666 | 11.84 | 15 | 618 | 14.33 | 18.5 | |
| 3000 | 876 | 5.06 | 7.5 | 828 | 7.73 | 11 | 780 | 10.39 | 15 | 738 | 13.05 | 15 | 684 | 15.72 | 18.5 | |
| 3300 | 978 | 6.33 | 7.5 | 930 | 9.26 | 11 | 882 | 12.19 | 15 | 840 | 15.12 | 18.5 | 792 | 18.05 | 22 | |
| 3500 | 1044 | 7.31 | 11 | 996 | 10.41 | 15 | 954 | 13.52 | 15 | 906 | 16.63 | 18.5 | 858 | 19.73 | 22 | |
| 3800 | 1146 | 8.57 | 11 | 1098 | 11.95 | 15 | 1056 | 15.32 | 18.5 | 1008 | 18.69 | 22 | 960 | 22.07 | 30 | |
| 4000 | 1212 | 9.55 | 11 | 1164 | 13.1 | 15 | 1122 | 16.65 | 18.5 | 1080 | 20.2 | 22 | 1032 | 23.75 | 30 | |
Пример обозначения
- Тип конструкции
- С ременной передачей
- Тип
- Роторные (Рутса)
- Производительность, м³/ч
- 1218
- Избыточное давление, мбар
- 1000
- Тип смазки
- Безмасляная (сухая)
- Мощность электродвигателя, кВт
- 55
- Разрежение, мбар
- 500
- Уровень шума, дБ(А)
- 105
- Тип подшипников
- Качения
- Максимальная частота вращения ротора, об/мин
- 4000
- Тип привода
- Ременной
- Охлаждение
- Воздушное
- Встроенный фильтр
- Да
- Встроенный глушитель
- Да
- Наличие ЧРП (VSD)
- Опция
- Масса, кг
- 700
- Габаритные размеры (ДхШхВ), мм
- 1268 × 1350 × 1370
- Серия
- ERB
- Производительность, м³/мин
- 20.3
- Разрежение, кПа
- 50
- Избыточное давление, кПа
- 98
- Избыточное давление, бар
- 1
- Перекачиваемая среда
- Воздух
- Тип присоединения
- Фланец
- Размер присоединения
- DN 100
- Материал корпуса
- Чугун 40Н
- Количество фаз
- 3
- Режим работы
- Универсальная
- Кожух
- Шумоизолирующий (опция)
- Минимальная частота вращения ротора, об/мин
- 2000
- Количество роторов
- 2
- Тип роторов
- Трёхлопастные
- Частота вращения ротора, об/мин
- 4000
- Минимальная мощность электродвигателя, кВт
- 3
- Максимальная мощность электродвигателя, кВт
- 55
График производительности
Показывает рабочие диапазоны воздуходувок ERB: зависимость производительности от максимального избыточного давления. По нему можно предварительно подобрать модель, соответствующую требуемым параметрам технологического процесса.
Для уточнения информации обращайтесь к инженерам ERSTVAK.
