- Роторная воздуходувка РУТС ERSTVAK ERB-125

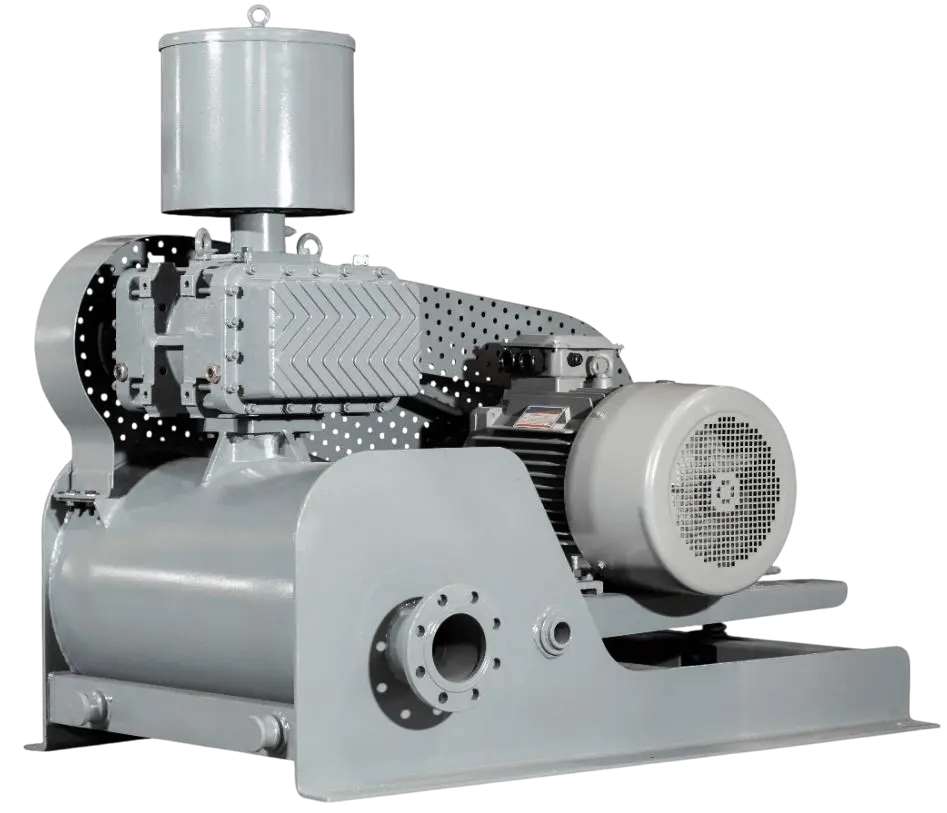

Роторная воздуходувка РУТС ERSTVAK ERB-125
- Хит
Перекачиваемая среда - воздух, опционально возможно исполнение для перекачивания взрывоопасной среды.
Роторные воздуходувки ERSTVAK серии ERB — это высокотехнологичные воздуходувки типа РУТС, выполненные в соответствии с европейскими стандартами качества на современных станках с ЧПУ. Точность изготовления и внимание к деталям обеспечивают непревзойденное качество, что подтверждается многолетним опытом.
Принцип действия
Основополагающим принципом работы воздуходувок является перенос газа со стороны всасывания на сторону нагнетания двумя роторами. Роторы установлены в корпусе параллельно и вращаются навстречу друг другу. В процессе работы роторы не соприкасаются, между ними выставляется минимальный зазор. При переносе газ не сжимается, сжатие происходит только в момент объединения полости между ротором и корпусом с полостью нагнетания. Такой принцип называется внешним сжатием.
Технологии
Для синхронизации вращения роторов используется зубчатая передача, которая предотвращает контакт роторов в процессе работы.
Трехлопастной профиль ERSTVAK изготавливается на высокоточных станках для обеспечения оптимальной геометрии ротора. Выставленные зазоры гарантируют минимальный обратный поток газа, что делает процесс сжатия максимально эффективным.
В стандартном исполнении роторы и корпус блока сжатия выполнены из чугуна 40Н. Доступны специальные исполнения из различных нержавеющих сталей AISI 304, 316 и др. Также возможно нанесение коррозионностойких покрытий.
Технические характеристики: компрессорный режим
| Модель | об/мин | Производительность Q, м³/час. Потребляемая мощность N, кВт. Мощность двигателя P, кВт. | |||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 кПа | 20 кПа | 30 кПа | 40 кПа | 50 кПа | 60 кПа | 70 кПа | 80 кПа | 90 кПа | 100 кПа | ||||||||||||||||||||||
| Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | ||
| ERB 125 | 1150 | 606 | 3.5 | 4 | 552 | 5.5 | 7.5 | 510 | 7.5 | 11 | 480 | 9.6 | 11 | 456 | 11.6 | 15 | 438 | 13.7 | 15 | 420 | 15.7 | 18.5 | 402 | 17.8 | 22 | ||||||
| 1450 | 804 | 4.6 | 5.5 | 750 | 7.2 | 11 | 708 | 9.8 | 11 | 678 | 12.3 | 15 | 654 | 14.9 | 18.5 | 636 | 17.5 | 22 | 618 | 20.1 | 22 | 600 | 22.7 | 30 | 589.2 | 25.2 | 30 | 578.4 | 27.8 | 37 | |
| 1750 | 1002 | 5.8 | 7.5 | 948 | 8.9 | 11 | 912 | 12.1 | 15 | 882 | 15.2 | 18.5 | 858 | 18.3 | 22 | 834 | 21.4 | 30 | 816 | 24.5 | 30 | 804 | 27.6 | 37 | 792 | 30.8 | 37 | 780 | 33.9 | 45 | |
| 2000 | 1170 | 7.2 | 11 | 1116 | 10.7 | 15 | 1080 | 14.3 | 18.5 | 1050 | 17.9 | 22 | 1026 | 21.4 | 30 | 1002 | 25 | 30 | 984 | 28.5 | 37 | 972 | 32.1 | 37 | 960 | 35.7 | 45 | 948 | 39.2 | 45 | |
| 2300 | 1368 | 8.8 | 11 | 1314 | 12.9 | 15 | 1278 | 17 | 22 | 1248 | 21.1 | 30 | 1224 | 25.2 | 30 | 1200 | 29.3 | 37 | 1188 | 33.4 | 37 | 1170 | 37.5 | 45 | 1158 | 41.6 | 55 | 1152 | 45.7 | 55 | |
| 2600 | 1566 | 10.3 | 15 | 1512 | 15 | 18.5 | 1476 | 19.6 | 22 | 1446 | 24.2 | 30 | 1422 | 28.9 | 37 | 1404 | 33.5 | 37 | 1386 | 38.1 | 45 | 1374 | 42.7 | 55 | 1362 | 47.4 | 55 | 1350 | 52 | 75 | |
| 2800 | 1698 | 11.5 | 15 | 1650 | 16.5 | 18.5 | 1608 | 21.5 | 30 | 1584 | 26.5 | 30 | 1560 | 31.4 | 37 | 1536 | 36.4 | 45 | 1524 | 41.4 | 45 | 1506 | 46.4 | 55 | 1494 | 51.4 | 75 | 1482 | 56.4 | 75 | |
| 3000 | 1830 | 12.5 | 15 | 1782 | 17.9 | 22 | 1746 | 23.2 | 30 | 1716 | 28.6 | 37 | 1692 | 33.9 | 37 | 1674 | 39.3 | 45 | 1656 | 44.6 | 55 | 1644 | 49.9 | 55 | 1632 | 55.3 | 75 | 1620 | 60.6 | 75 | |
Технические характеристики: вакуумный режим
| Модель | об/мин | Производительность Q, м³/час. Потребляемая мощность N, кВт. Мощность двигателя P, кВт. | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| -10 кПа | -20 кПа | -30 кПа | -40 кПа | -50 кПа | ||||||||||||
| Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | ||
| ERB 125 | 1150 | 600 | 3.45 | 4 | 528 | 5.5 | 7.5 | 468 | 7.54 | 11 | 408 | 9.59 | 11 | |||
| 1450 | 798 | 4.6 | 5.5 | 726 | 7.2 | 11 | 666 | 9.8 | 11 | 606 | 12.3 | 15 | ||||
| 1750 | 996 | 5.82 | 7.5 | 930 | 8.93 | 11 | 870 | 12.05 | 15 | 804 | 15.17 | 18.5 | 738 | 18.28 | 22 | |
| 2000 | 1164 | 7.2 | 11 | 1092 | 10.7 | 15 | 1032 | 14.3 | 18.5 | 972 | 17.9 | 22 | 906 | 21.4 | 30 | |
| 2300 | 1362 | 8.8 | 11 | 1296 | 12.89 | 15 | 1236 | 16.99 | 22 | 1176 | 21.08 | 30 | 1110 | 25.18 | 30 | |
| 2600 | 1560 | 10.3 | 15 | 1494 | 15 | 18.5 | 1434 | 19.6 | 22 | 1380 | 24.2 | 30 | 1314 | 28.9 | 37 | |
| 2800 | 1692 | 11.49 | 15 | 1626 | 16.47 | 18.5 | 1572 | 21.46 | 30 | 1512 | 26.45 | 30 | 1452 | 31.43 | 37 | |
| 3000 | 1824 | 12.5 | 15 | 1758 | 17.9 | 22 | 1704 | 23.2 | 30 | 1650 | 28.6 | 37 | 1584 | 33.9 | 37 | |
Пример обозначения
- Тип конструкции
- С ременной передачей
- Тип
- Роторные (Рутса)
- Производительность, м³/ч
- 1830
- Избыточное давление, мбар
- 1000
- Тип смазки
- Безмасляная (сухая)
- Мощность электродвигателя, кВт
- 75
- Разрежение, мбар
- 500
- Уровень шума, дБ(А)
- 105
- Тип подшипников
- Качения
- Максимальная частота вращения ротора, об/мин
- 3000
- Тип привода
- Ременной
- Охлаждение
- Воздушное
- Встроенный фильтр
- Да
- Встроенный глушитель
- Да
- Наличие ЧРП (VSD)
- Опция
- Масса, кг
- 1260
- Габаритные размеры (ДхШхВ), мм
- 1433 × 1640 × 1691
- Серия
- ERB
- Производительность, м³/мин
- 30.5
- Разрежение, кПа
- 50
- Избыточное давление, кПа
- 98
- Избыточное давление, бар
- 1
- Перекачиваемая среда
- Воздух
- Тип присоединения
- Фланец
- Размер присоединения
- DN 125
- Материал корпуса
- Чугун 40Н
- Количество фаз
- 3
- Режим работы
- Универсальная
- Кожух
- Шумоизолирующий (опция)
- Минимальная частота вращения ротора, об/мин
- 1150
- Количество роторов
- 2
- Тип роторов
- Трёхлопастные
- Частота вращения ротора, об/мин
- 3000
- Тип исполнения
- Взрывозащищенное (опция)
- Минимальная мощность электродвигателя, кВт
- 4
- Максимальная мощность электродвигателя, кВт
- 75
График производительности
Показывает рабочие диапазоны воздуходувок ERB: зависимость производительности от максимального избыточного давления. По нему можно предварительно подобрать модель, соответствующую требуемым параметрам технологического процесса.
Для уточнения информации обращайтесь к инженерам ERSTVAK.
