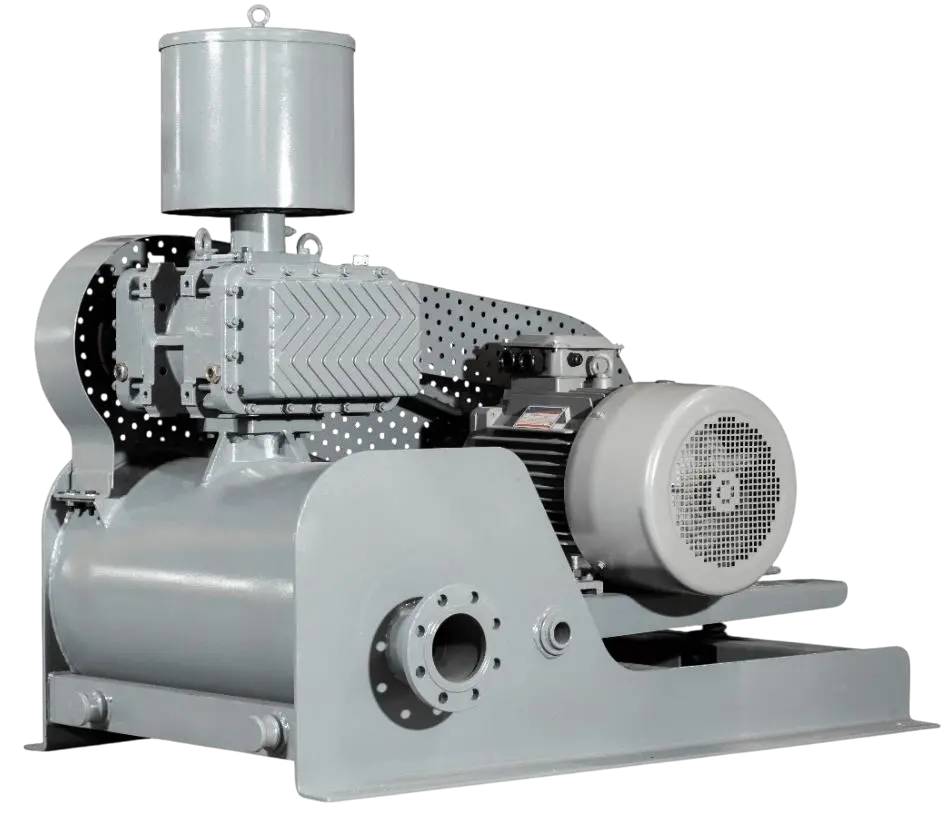

Роторная воздуходувка РУТС ERSTVAK ERB-175
Перекачиваемая среда - воздух, опционально возможно исполнение для перекачивания взрывоопасной среды.
Роторные воздуходувки ERSTVAK серии ERB — это высокотехнологичные воздуходувки типа РУТС, выполненные в соответствии с европейскими стандартами качества на современных станках с ЧПУ. Точность изготовления и внимание к деталям обеспечивают непревзойденное качество, что подтверждается многолетним опытом.
Принцип действия
Основополагающим принципом работы воздуходувок является перенос газа со стороны всасывания на сторону нагнетания двумя роторами. Роторы установлены в корпусе параллельно и вращаются навстречу друг другу. В процессе работы роторы не соприкасаются, между ними выставляется минимальный зазор. При переносе газ не сжимается, сжатие происходит только в момент объединения полости между ротором и корпусом с полостью нагнетания. Такой принцип называется внешним сжатием.
Технологии
Для синхронизации вращения роторов используется зубчатая передача, которая предотвращает контакт роторов в процессе работы.
Трехлопастной профиль ERSTVAK изготавливается на высокоточных станках для обеспечения оптимальной геометрии ротора. Выставленные зазоры гарантируют минимальный обратный поток газа, что делает процесс сжатия максимально эффективным.
В стандартном исполнении роторы и корпус блока сжатия выполнены из чугуна 40Н. Доступны специальные исполнения из различных нержавеющих сталей AISI 304, 316 и др. Также возможно нанесение коррозионностойких покрытий.
Технические характеристики: компрессорный режим
| Модель | об/мин | Производительность Q, м³/час. Потребляемая мощность N, кВт. Мощность двигателя P, кВт. | |||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 кПа | 20 кПа | 30 кПа | 40 кПа | 50 кПа | 60 кПа | 70 кПа | 80 кПа | 90 кПа | 100 кПа | ||||||||||||||||||||||
| Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | ||
| ERB 175 | 1150 | 1656 | 8.9 | 11 | 1542 | 14 | 18.5 | 1458 | 19.2 | 22 | 1392 | 24.3 | 30 | 1338 | 29.5 | 37 | 1296 | 34.6 | 37 | 1260 | 39.8 | 45 | 1224 | 44.9 | 55 | ||||||
| 1450 | 2160 | 11.6 | 15 | 2046 | 18.1 | 22 | 1962 | 24.6 | 30 | 1896 | 31.1 | 37 | 1842 | 37.6 | 45 | 1800 | 44.1 | 55 | 1764 | 50.6 | 55 | 1734 | 57.1 | 75 | 1704 | 63.6 | 75 | 1680 | 70.1 | 90 | |
| 1750 | 2664 | 14.3 | 18.5 | 2550 | 22.1 | 30 | 2466 | 29.9 | 37 | 2400 | 37.7 | 45 | 2346 | 45.5 | 55 | 2304 | 53.3 | 75 | 2268 | 61.1 | 75 | 2238 | 68.9 | 90 | 2208 | 76.7 | 90 | 2184 | 84.5 | 110 | |
| 2000 | 3084 | 18.3 | 22 | 2970 | 27.2 | 30 | 2886 | 36.1 | 45 | 2820 | 45 | 55 | 2766 | 53.9 | 75 | 2724 | 62.8 | 75 | 2688 | 71.7 | 90 | 2658 | 80.6 | 90 | 2628 | 89.5 | 110 | 2604 | 98.4 | 110 | |
| 2300 | 3588 | 22.4 | 30 | 3474 | 32.7 | 37 | 3390 | 43 | 55 | 3324 | 53.3 | 75 | 3270 | 63.6 | 75 | 3228 | 73.9 | 90 | 3192 | 84.2 | 90 | 3162 | 94.5 | 110 | 3132 | 104.8 | 132 | 3108 | 115.1 | 132 | |
| 2600 | 4092 | 26.5 | 30 | 3978 | 38.2 | 45 | 3894 | 49.9 | 55 | 3828 | 61.6 | 75 | 3774 | 73.3 | 90 | 3732 | 85 | 90 | 3696 | 96.7 | 110 | 3666 | 108.4 | 132 | 3636 | 120.1 | 132 | 3612 | 131.8 | 160 | |
| 2800 | 4428 | 29.2 | 37 | 4314 | 41.8 | 55 | 4230 | 54.4 | 75 | 4164 | 67 | 75 | 4110 | 79.6 | 90 | 4068 | 92.2 | 110 | 4032 | 104.8 | 132 | 4002 | 117.4 | 132 | 3972 | 130 | 160 | 3948 | 142.6 | 160 | |
| 3000 | 4764 | 31.9 | 37 | 4650 | 45.4 | 55 | 4566 | 58.9 | 75 | 4500 | 72.4 | 90 | 4446 | 85.9 | 90 | 4404 | 99.4 | 110 | 4368 | 112.9 | 132 | 4338 | 126.4 | 160 | 4308 | 139.9 | 160 | 4284 | 153.4 | 185 | |
Технические характеристики: вакуумный режим
| Модель | об/мин | Производительность Q, м³/час. Потребляемая мощность N, кВт. Мощность двигателя P, кВт. | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| -10 кПа | -20 кПа | -30 кПа | -40 кПа | -50 кПа | ||||||||||||
| Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | ||
| ERB 175 | 1150 | 1626 | 8.9 | 11 | 1482 | 14 | 18.5 | 1356 | 19.2 | 22 | 1236 | 24.3 | 30 | |||
| 1450 | 2130 | 11.6 | 15 | 1986 | 18.1 | 22 | 1860 | 24.6 | 30 | 1740 | 31.1 | 37 | ||||
| 1750 | 2634 | 14.3 | 18.5 | 2490 | 22.1 | 30 | 2364 | 29.9 | 37 | 2244 | 37.7 | 45 | 2112 | 45.5 | 55 | |
| 2000 | 3054 | 18.3 | 22 | 2910 | 27.2 | 30 | 2784 | 36.1 | 45 | 2664 | 45 | 55 | 2532 | 53.9 | 75 | |
| 2300 | 3558 | 22.4 | 30 | 3414 | 32.7 | 37 | 3288 | 43 | 55 | 3168 | 53.3 | 75 | 3036 | 63.6 | 75 | |
| 2600 | 4062 | 26.5 | 30 | 3918 | 38.2 | 45 | 3792 | 49.9 | 55 | 3672 | 61.6 | 75 | 3540 | 73.3 | 90 | |
| 2800 | 4398 | 29.2 | 37 | 4254 | 41.8 | 55 | 4128 | 54.4 | 75 | 4008 | 67 | 75 | 3876 | 79.6 | 90 | |
| 3000 | 4734 | 31.9 | 37 | 4590 | 45.4 | 55 | 4464 | 58.9 | 75 | 4344 | 72.4 | 90 | 4212 | 85.9 | 90 | |
Пример обозначения
- Тип конструкции
- С ременной передачей
- Тип
- Роторные (Рутса)
- Производительность, м³/ч
- 4032
- Избыточное давление, мбар
- 800
- Тип смазки
- Безмасляная (сухая)
- Мощность электродвигателя, кВт
- 132
- Разрежение, мбар
- 500
- Уровень шума, дБ(А)
- 105
- Тип подшипников
- Качения
- Максимальная частота вращения ротора, об/мин
- 3000
- Тип привода
- Ременной
- Охлаждение
- Воздушное
- Встроенный фильтр
- Да
- Встроенный глушитель
- Да
- Наличие ЧРП (VSD)
- Опция
- Масса, кг
- 1920
- Габаритные размеры (ДхШхВ), мм
- 1766 × 1640 × 1768
- Серия
- ERB
- Производительность, м³/мин
- 67.2
- Разрежение, кПа
- 50
- Избыточное давление, кПа
- 78.4
- Избыточное давление, бар
- 0.8
- Перекачиваемая среда
- Воздух
- Тип присоединения
- Фланец
- Размер присоединения
- DN 200
- Материал корпуса
- Чугун 40Н
- Количество фаз
- 3
- Режим работы
- Универсальная
- Кожух
- Шумоизолирующий (опция)
- Минимальная частота вращения ротора, об/мин
- 1150
- Количество роторов
- 2
- Тип роторов
- Трёхлопастные
- Частота вращения ротора, об/мин
- 3000
- Тип исполнения
- Взрывозащищенное (опция)
- Минимальная мощность электродвигателя, кВт
- 11
- Максимальная мощность электродвигателя, кВт
- 132
График производительности
Показывает рабочие диапазоны воздуходувок ERB: зависимость производительности от максимального избыточного давления. По нему можно предварительно подобрать модель, соответствующую требуемым параметрам технологического процесса.
Для уточнения информации обращайтесь к инженерам ERSTVAK.
