- Роторная воздуходувка РУТС ERSTVAK ERB-250

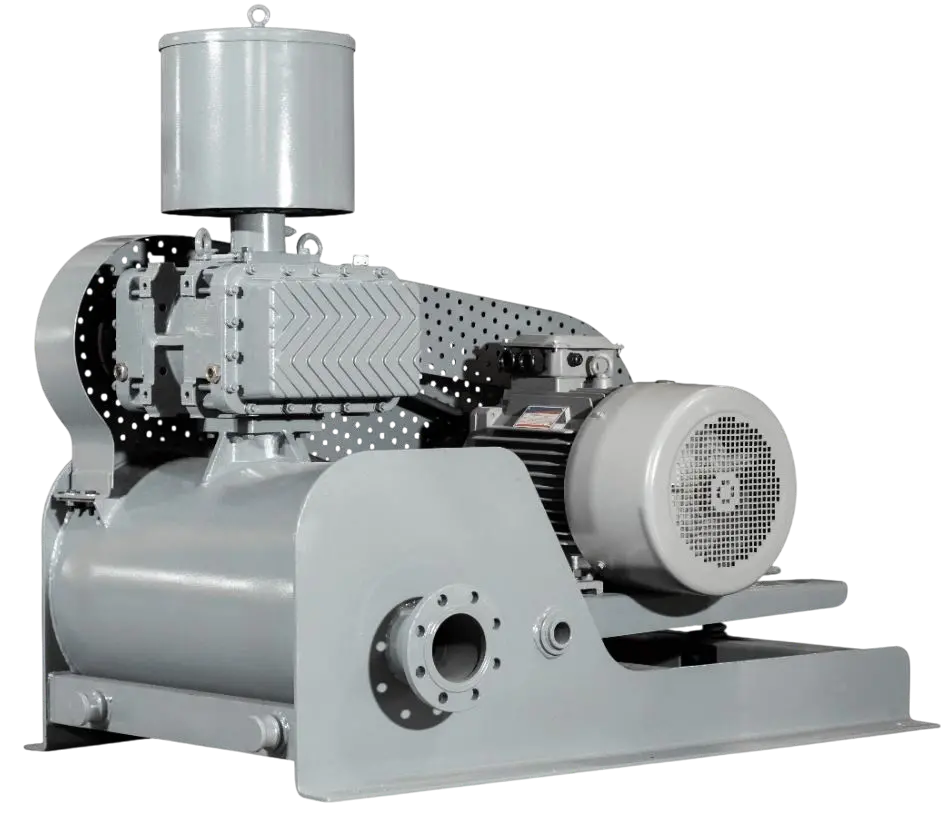

Роторная воздуходувка РУТС ERSTVAK ERB-250
Перекачиваемая среда - воздух, опционально возможно исполнение для перекачивания взрывоопасной среды.
Роторные воздуходувки ERSTVAK серии ERB — это высокотехнологичные воздуходувки типа РУТС, выполненные в соответствии с европейскими стандартами качества на современных станках с ЧПУ. Точность изготовления и внимание к деталям обеспечивают непревзойденное качество, что подтверждается многолетним опытом.
Принцип действия
Основополагающим принципом работы воздуходувок является перенос газа со стороны всасывания на сторону нагнетания двумя роторами. Роторы установлены в корпусе параллельно и вращаются навстречу друг другу. В процессе работы роторы не соприкасаются, между ними выставляется минимальный зазор. При переносе газ не сжимается, сжатие происходит только в момент объединения полости между ротором и корпусом с полостью нагнетания. Такой принцип называется внешним сжатием.
Технологии
Для синхронизации вращения роторов используется зубчатая передача, которая предотвращает контакт роторов в процессе работы.
Трехлопастной профиль ERSTVAK изготавливается на высокоточных станках для обеспечения оптимальной геометрии ротора. Выставленные зазоры гарантируют минимальный обратный поток газа, что делает процесс сжатия максимально эффективным.
В стандартном исполнении роторы и корпус блока сжатия выполнены из чугуна 40Н. Доступны специальные исполнения из различных нержавеющих сталей AISI 304, 316 и др. Также возможно нанесение коррозионностойких покрытий.
Технические характеристики: компрессорный режим
| Модель | об/мин | Производительность Q, м³/час. Потребляемая мощность N, кВт. Мощность двигателя P, кВт. | |||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 кПа | 20 кПа | 30 кПа | 40 кПа | 50 кПа | 60 кПа | 70 кПа | 80 кПа | ||||||||||||||||||
| Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | ||
| ERB 250 | 970 | 2988 | 12.7 | 15 | 2850 | 21.8 | 30 | 2748 | 31 | 37 | 2670 | 40.2 | 45 | 2610 | 49.4 | 55 | 2556 | 58.5 | 75 | 2520 | 67.7 | 75 | 2484 | 76.9 | 90 |
| 1250 | 3972 | 19.4 | 22 | 3834 | 31.2 | 37 | 3738 | 43.1 | 55 | 3666 | 54.9 | 75 | 3606 | 66.7 | 75 | 3552 | 78.5 | 90 | 3516 | 90.3 | 110 | 3480 | 102.2 | 132 | |
| 1450 | 4674 | 25.1 | 30 | 4542 | 38.8 | 45 | 4446 | 52.5 | 75 | 4374 | 66.3 | 75 | 4314 | 80 | 90 | 4266 | 93.7 | 110 | 4224 | 107.4 | 132 | 4194 | 121.1 | 132 | |
| 1600 | 5202 | 30.6 | 37 | 5070 | 45.8 | 55 | 4980 | 60.9 | 75 | 4908 | 76 | 90 | 4848 | 91.2 | 110 | 4800 | 106.3 | 132 | 4758 | 121.4 | 132 | 4728 | 136.5 | 160 | |
| 1750 | 5730 | 35.2 | 45 | 5604 | 51.7 | 75 | 5508 | 68.2 | 75 | 5436 | 84.8 | 90 | 5382 | 101.3 | 110 | 5334 | 118 | 132 | 5292 | 134.4 | 160 | 5262 | 151 | 160 | |
| 1900 | 6240 | 41.9 | 55 | 6120 | 59.8 | 75 | 6060 | 77.8 | 90 | 5970 | 95.8 | 110 | 5916 | 113.7 | 132 | 5868 | 132 | 160 | 5826 | 149.7 | 160 | 5796 | 167.6 | 200 | |
| 2050 | 6780 | 50.4 | 55 | 6660 | 69.8 | 75 | 6600 | 89.2 | 110 | 6480 | 108.5 | 132 | 6420 | 128 | 160 | 6402 | 147 | 160 | 6360 | 166.7 | 200 | 6330 | 186.1 | 200 | |
Технические характеристики: вакуумный режим
| Модель | об/мин | Производительность Q, м³/час. Потребляемая мощность N, кВт. Мощность двигателя P, кВт. | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| -10 кПа | -20 кПа | -30 кПа | -40 кПа | -50 кПа | ||||||||||||
| Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | ||
| ERB 250 | 970 | 2970 | 12.7 | 15 | 2784 | 21.8 | 30 | 2628 | 31 | 37 | 2472 | 40.2 | 45 | 2298 | 49.4 | 55 |
| 1250 | 3954 | 19.4 | 22 | 3774 | 31.2 | 37 | 3624 | 43.1 | 55 | 3468 | 54.9 | 75 | 3306 | 66.7 | 75 | |
| 1450 | 4650 | 25.1 | 30 | 4482 | 38.8 | 45 | 4332 | 52.5 | 75 | 4182 | 66.3 | 75 | 4020 | 80 | 90 | |
| 1600 | 5184 | 30.6 | 37 | 5016 | 45.8 | 55 | 4866 | 60.9 | 75 | 4722 | 76 | 90 | 4560 | 91.2 | 110 | |
| 1750 | 5712 | 35.2 | 45 | 5544 | 51.7 | 75 | 5400 | 68.2 | 75 | 5256 | 84.8 | 90 | 5100 | 101.3 | 110 | |
| 1900 | 6240 | 41.9 | 55 | 6060 | 59.8 | 75 | 5934 | 77.8 | 90 | 5790 | 95.8 | 110 | 5634 | 113.7 | 132 | |
| 2050 | 6768 | 50.4 | 55 | 6606 | 69.8 | 75 | 6468 | 89.2 | 110 | 6330 | 108.5 | 132 | 6174 | 128 | 160 | |
Пример обозначения
- Тип конструкции
- С ременной передачей
- Тип
- Роторные (Рутса)
- Производительность, м³/ч
- 6780
- Избыточное давление, мбар
- 800
- Тип смазки
- Безмасляная (сухая)
- Мощность электродвигателя, кВт
- 200
- Разрежение, мбар
- 500
- Уровень шума, дБ(А)
- 105
- Тип подшипников
- Качения
- Максимальная частота вращения ротора, об/мин
- 2050
- Тип привода
- Ременной
- Охлаждение
- Воздушное
- Встроенный фильтр
- Да
- Встроенный глушитель
- Да
- Наличие ЧРП (VSD)
- Опция
- Масса, кг
- 3200
- Габаритные размеры (ДхШхВ), мм
- 2055 × 2155 × 2299
- Серия
- ERB
- Производительность, м³/мин
- 113
- Разрежение, кПа
- 50
- Избыточное давление, кПа
- 78.4
- Избыточное давление, бар
- 0.8
- Перекачиваемая среда
- Воздух
- Тип присоединения
- Фланец
- Размер присоединения
- DN 250
- Материал корпуса
- Чугун 40Н
- Количество фаз
- 3
- Режим работы
- Универсальная
- Кожух
- Шумоизолирующий (опция)
- Минимальная частота вращения ротора, об/мин
- 970
- Количество роторов
- 2
- Тип роторов
- Трёхлопастные
- Частота вращения ротора, об/мин
- 2050
- Тип исполнения
- Взрывозащищенное (опция)
- Минимальная мощность электродвигателя, кВт
- 15
- Максимальная мощность электродвигателя, кВт
- 200
График производительности
Показывает рабочие диапазоны воздуходувок ERB: зависимость производительности от максимального избыточного давления. По нему можно предварительно подобрать модель, соответствующую требуемым параметрам технологического процесса.
Для уточнения информации обращайтесь к инженерам ERSTVAK.
