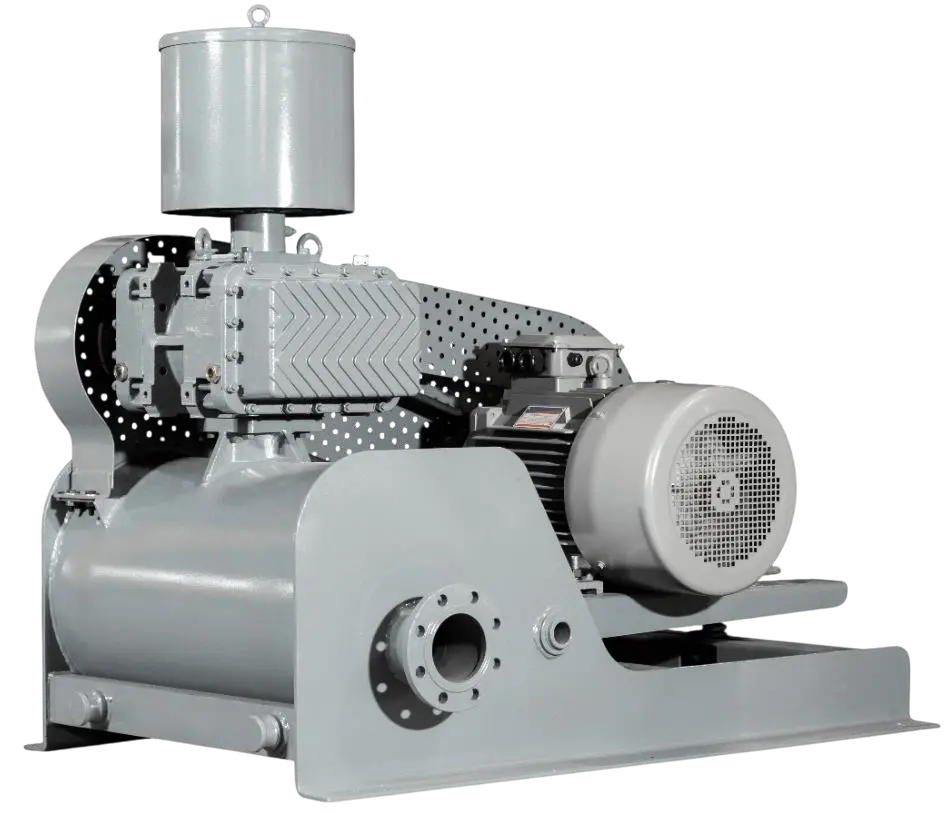

Роторная воздуходувка РУТС ERSTVAK ERB-300
Перекачиваемая среда - воздух, опционально возможно исполнение для перекачивания взрывоопасной среды.
Роторные воздуходувки ERSTVAK серии ERB — это высокотехнологичные воздуходувки типа РУТС, выполненные в соответствии с европейскими стандартами качества на современных станках с ЧПУ. Точность изготовления и внимание к деталям обеспечивают непревзойденное качество, что подтверждается многолетним опытом.
Принцип действия
Основополагающим принципом работы воздуходувок является перенос газа со стороны всасывания на сторону нагнетания двумя роторами. Роторы установлены в корпусе параллельно и вращаются навстречу друг другу. В процессе работы роторы не соприкасаются, между ними выставляется минимальный зазор. При переносе газ не сжимается, сжатие происходит только в момент объединения полости между ротором и корпусом с полостью нагнетания. Такой принцип называется внешним сжатием.
Технологии
Для синхронизации вращения роторов используется зубчатая передача, которая предотвращает контакт роторов в процессе работы.
Трехлопастной профиль ERSTVAK изготавливается на высокоточных станках для обеспечения оптимальной геометрии ротора. Выставленные зазоры гарантируют минимальный обратный поток газа, что делает процесс сжатия максимально эффективным.
В стандартном исполнении роторы и корпус блока сжатия выполнены из чугуна 40Н. Доступны специальные исполнения из различных нержавеющих сталей AISI 304, 316 и др. Также возможно нанесение коррозионностойких покрытий.
Технические характеристики: компрессорный режим
| Модель | об/мин | Производительность Q, м³/час. Потребляемая мощность N, кВт. Мощность двигателя P, кВт. | |||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 кПа | 20 кПа | 30 кПа | 40 кПа | 50 кПа | 60 кПа | 70 кПа | 80 кПа | 90 кПа | 100 кПа | ||||||||||||||||||||||
| Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | ||
| ERB 300 | 970 | 6270 | 27.1 | 30 | 6036 | 45.7 | 55 | 5856 | 64.4 | 75 | 5706 | 83 | 110 | 5574 | 101.6 | 132 | 5454 | 120.2 | 132 | 5340 | 138.8 | 160 | 5238 | 157.5 | 200 | 5142 | 176.1 | 200 | 5046 | 194.7 | 250 |
| 1100 | 7188 | 32.2 | 37 | 6954 | 53.3 | 75 | 6774 | 74.4 | 90 | 6624 | 95.6 | 110 | 6492 | 116.7 | 132 | 6366 | 137.8 | 160 | 6258 | 158.9 | 200 | 6156 | 180 | 200 | 6054 | 201.1 | 250 | 5964 | 222.2 | 250 | |
| 1250 | 8244 | 40 | 45 | 8010 | 64 | 75 | 7830 | 88 | 110 | 7680 | 112 | 132 | 7548 | 136 | 160 | 7428 | 160 | 200 | 7314 | 184 | 200 | 7212 | 207.9 | 250 | 7116 | 231.9 | 315 | 7020 | 255.9 | 315 | |
| 1350 | 8952 | 45.6 | 55 | 8718 | 71.5 | 90 | 8538 | 97.4 | 110 | 8388 | 123.4 | 160 | 8250 | 149.3 | 200 | 8130 | 175.2 | 200 | 8022 | 201.1 | 250 | 7914 | 227 | 250 | 7818 | 252.9 | 315 | ||||
| 1450 | 9654 | 52.8 | 75 | 9420 | 80.7 | 90 | 9240 | 108.5 | 132 | 9090 | 136.3 | 160 | 8958 | 164.2 | 200 | 8838 | 192 | 250 | 8724 | 219.8 | 250 | 8622 | 247.7 | 315 | |||||||
| 1550 | 10362 | 60.8 | 75 | 10128 | 90.5 | 110 | 9948 | 120.3 | 160 | 9798 | 150 | 200 | 9660 | 179.8 | 200 | 9540 | 209.5 | 250 | 9432 | 239.3 | 315 | ||||||||||
| 1650 | 11064 | 67.7 | 75 | 10830 | 99.3 | 110 | 10650 | 131 | 160 | 10500 | 162.7 | 200 | 10368 | 194.4 | 250 | 10248 | 226 | 250 | 10134 | 257.7 | 315 | ||||||||||
Технические характеристики: вакуумный режим
| Модель | об/мин | Производительность Q, м³/час. Потребляемая мощность N, кВт. Мощность двигателя P, кВт. | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| -10 кПа | -20 кПа | -30 кПа | -40 кПа | -50 кПа | ||||||||||||
| Q | N | P | Q | N | P | Q | N | P | Q | N | P | Q | N | P | ||
| ERB 300 | 970 | 6246 | 27.1 | 30 | 5946 | 45.7 | 55 | 5676 | 64.4 | 75 | 5388 | 83 | 110 | 5034 | 103.5 | 132 |
| 1100 | 7158 | 32.2 | 37 | 6864 | 53.3 | 75 | 6588 | 74.4 | 90 | 6306 | 95.6 | 110 | 5952 | 118.8 | 132 | |
| 1250 | 8214 | 40 | 45 | 7920 | 64 | 75 | 7650 | 88 | 110 | 7362 | 112 | 132 | 7008 | 138.4 | 160 | |
| 1350 | 8922 | 45.6 | 55 | 8628 | 71.5 | 90 | 8352 | 97.4 | 110 | 8070 | 123.4 | 160 | 7716 | 151.9 | 200 | |
| 1450 | 9624 | 52.8 | 75 | 9330 | 80.7 | 90 | 9060 | 108.5 | 132 | 8772 | 136.3 | 160 | 8418 | 167 | 200 | |
| 1550 | 10332 | 60.8 | 75 | 10038 | 90.5 | 110 | 9762 | 120.3 | 160 | 9480 | 150 | 200 | 9126 | 182.8 | 200 | |
| 1650 | 11034 | 67.7 | 75 | 10740 | 99.3 | 110 | 10470 | 131 | 160 | 10182 | 162.7 | 200 | 9828 | 197.6 | 250 | |
Пример обозначения
- Тип конструкции
- С ременной передачей
- Тип
- Роторные (Рутса)
- Производительность, м³/ч
- 11064
- Избыточное давление, мбар
- 1000
- Тип смазки
- Безмасляная (сухая)
- Мощность электродвигателя, кВт
- 315
- Разрежение, мбар
- 500
- Уровень шума, дБ(А)
- 105
- Тип подшипников
- Качения
- Максимальная частота вращения ротора, об/мин
- 1650
- Тип привода
- Ременной
- Охлаждение
- Воздушное
- Встроенный фильтр
- Да
- Встроенный глушитель
- Да
- Наличие ЧРП (VSD)
- Опция
- Масса, кг
- 4000
- Габаритные размеры (ДхШхВ), мм
- 3348 × 1526 × 2529
- Серия
- ERB
- Производительность, м³/мин
- 184.4
- Разрежение, кПа
- 50
- Избыточное давление, кПа
- 98
- Избыточное давление, бар
- 1
- Перекачиваемая среда
- Воздух
- Тип присоединения
- Фланец
- Размер присоединения
- DN 300
- Материал корпуса
- Чугун 40Н
- Количество фаз
- 3
- Режим работы
- Универсальная
- Кожух
- Шумоизолирующий (опция)
- Минимальная частота вращения ротора, об/мин
- 970
- Количество роторов
- 2
- Тип роторов
- Трёхлопастные
- Частота вращения ротора, об/мин
- 1650
- Тип исполнения
- Взрывозащищенное (опция)
- Минимальная мощность электродвигателя, кВт
- 30
- Максимальная мощность электродвигателя, кВт
- 315
График производительности
Показывает рабочие диапазоны воздуходувок ERB: зависимость производительности от максимального избыточного давления. По нему можно предварительно подобрать модель, соответствующую требуемым параметрам технологического процесса.
Для уточнения информации обращайтесь к инженерам ERSTVAK.
