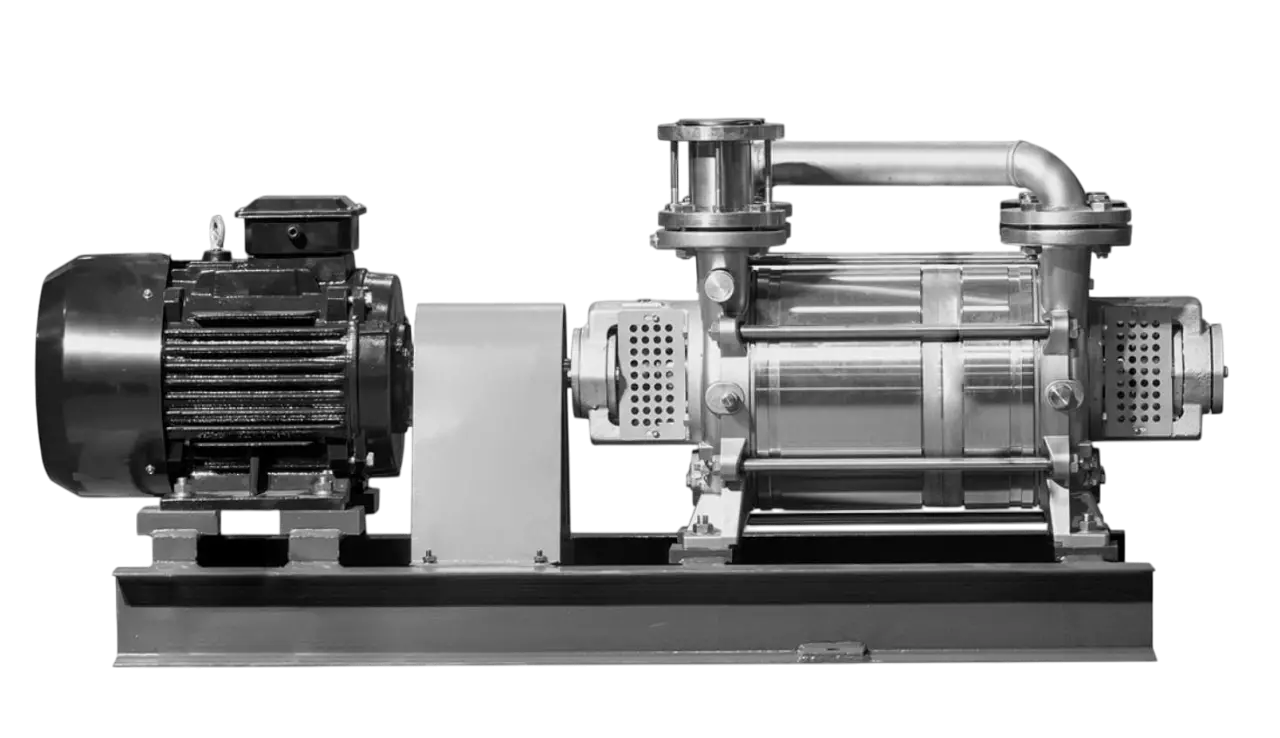

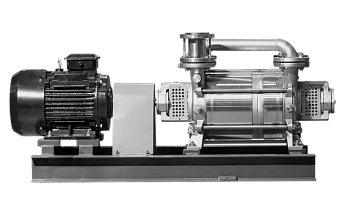

Водокольцевой вакуумный насос ERSTVAK ELRP-2-2600

product-card

Тип Водокольцевые
Уровень вакуума Низкий
Скорость откачки, м³/ч 2600
Предельное остаточное давление, мбар (абс.) 33
Мощность, кВт 90
Частота вращения, об/мин 1000
Входной патрубок DN125
Выходной патрубок DN125
Количество ступеней 2

В корзину

Описание

Характеристики

Графики и чертежи

Материалы

Проекты

Отзывы клиентов

Водокольцевой вакуумный насос ERSTVAK ELRP-2-2600 относится к двухступенчатой серии водокольцевых насосов для откачки парогазовых смесей. Изменение объёма рабочих полостей между ротором и жидкостным кольцом обеспечивает всасывание, сжатие и выпуск газа, а двухступенчатое исполнение повышает эффективность в диапазоне 50–200 мбар. Такая конструкция подходит для процессов, в которых вместе с газом поступает значительное количество пара.

Подшипниковые узлы NSK вынесены из корпуса, поэтому они не контактируют напрямую с рабочей жидкостью и перекачиваемой средой. Точно сбалансированный ротор помогает снижать шум и вибрацию. На торцевых крышках предусмотрены сервисные окна, а конструкция включает патрубки всасывания и нагнетания, подвод рабочей жидкости, слив и антикавитационный порт.

Для агрессивных и токсичных сред доступны специальные материальные исполнения. При соответствующей задаче насос комплектуется двойными торцевыми уплотнениями. Насос может комплектоваться общепромышленным или взрывозащищённым электродвигателем в зависимости от требований проекта и условий эксплуатации. Серия может также работать как низконапорный компрессор с максимальным избыточным давлением до 1000 мбар при давлении на всасывании не ниже 200 мбар.

Технические характеристики

скорость откачки — 2600 м³/ч;
предельное остаточное давление — 33 мбар;
мощность двигателя — 90 кВт;
частота вращения ротора — 735 об/мин;
расход рабочей жидкости — до 165 л/мин;
присоединительные патрубки — DN125;
масса — 1600 кг.

Применение

ELRP-2-2600 применяют для вакуумной выпарки, перегонки, обработки влажных газов и паров в химической, нефтяной и фармацевтической промышленности. Модель относится к наиболее производительным исполнениям серии и предназначена для крупных промышленных аппаратов и централизованных вакуумных систем с высокой парогазовой нагрузкой. При выборе режима учитывают температуру и свойства рабочей жидкости, состав парогазовой смеси, фактическое давление всасывания и требуемую продолжительность непрерывного цикла.

Конструкция и обозначение

Схема обозначения помогает соотнести исполнение насосного блока с выбранной модификацией и присоединениями.

Тип: Водокольцевые

Уровень вакуума: Низкий

Скорость откачки, м³/ч: 2600

Предельное остаточное давление, мбар (абс.): 33

Мощность, кВт: 90

Частота вращения, об/мин: 1000

Входной патрубок: DN125

Выходной патрубок: DN125

Количество ступеней: 2

Охлаждение: Водяное

Уровень шума, дБ: 73

Масса, кг: 1600

Минимальная температура окружающей среды, °С: -40

Расход рабочей жидкости, л/мин: 165

Температура охлаждающей воды: +5 — +30

Напряжение, В: 380

Максимальная температура окружающей среды, °C: 40

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

График коэффициента откачки

График показывает изменение коэффициента откачки в зависимости от давления на входе и температуры рабочей жидкости. Кривые позволяют определить коэффициент для показанных температурных условий.

grafik_koefficienta_otkachki_ot_davleniya_i_temperatury

График откачных характеристик

График показывает изменение скорости откачки оборудования серии ELRP-2 в зависимости от давления. Его можно использовать для сопоставления рабочих характеристик серии.

otkachnye_harakteristiki_elrp_2_600_800_1200_1600_2500_2600_3100

Для уточнения информации обращайтесь к инженерам ERSTVAK.
