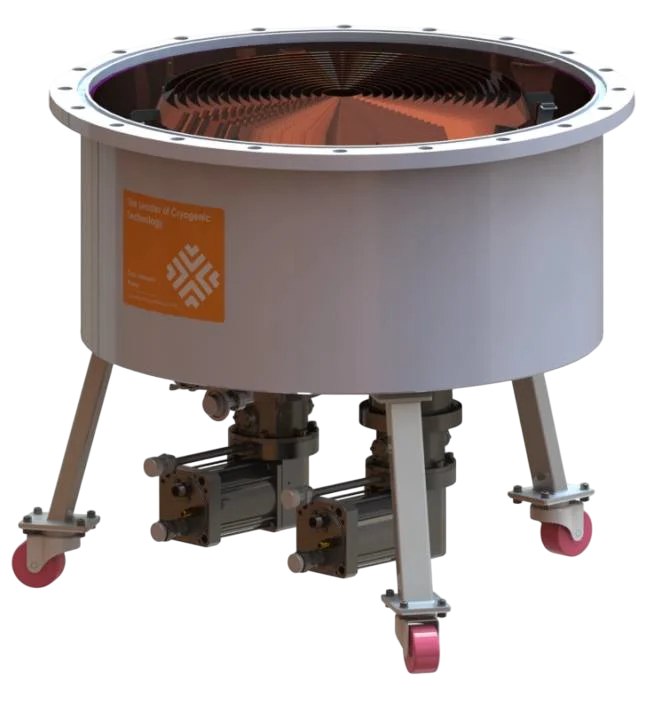

Криогенный вакуумный насос Cryo H&I GEN75S

product-card

Тип Криогенные
Уровень вакуума Сверхвысокий
Тип смазки Безмасляный
Скорость откачки, м³/ч 100800
Предельное остаточное давление, мбар (абс.) 1 × 10⁻⁹
Входной патрубок DN750
Охлаждение Водяное
Масса, кг 175
Минимальная температура окружающей среды, °С 5

В корзину

Описание

Характеристики

Графики и чертежи

Материалы

Проекты

Отзывы клиентов

Криогенный вакуумный насос Cryo H&I GEN75S — безмасляный криогенный насос серии GENCRYO для сверхвысоковакуумных систем с большой производительностью. Модель обеспечивает скорость откачки 100 800 м³/ч при предельном остаточном давлении 1 × 10⁻⁹ мбар (абс.) и оснащена входом DN750. Масса насосного блока составляет 175 кг.

Преимущества и особенности

Криогенная откачка основана на улавливании молекул газа рабочими поверхностями, охлажденными до сверхнизких температур. Такая схема позволяет работать без масла в высоковакуумном тракте и получать сверхвысокое разрежение после выхода насосной ступени на рабочую температуру.

Скорость откачки 100 800 м³/ч рассчитана на крупные вакуумные объемы и значительный газовый поток.
Предельное остаточное давление 1 × 10⁻⁹ мбар соответствует сверхвысоковакуумному диапазону.
Вход DN750 обеспечивает большое проходное сечение между камерой и насосом.
Водяное охлаждение предусмотрено рабочей схемой модели.
Время охлаждения составляет 200 мин и учитывается при планировании пускового цикла.
Допустимая температура окружающей среды составляет от +5 до +40 °C.

Применение

Cryo H&I GEN75S используется как высокопроизводительная безмасляная криогенная ступень в сверхвысоковакуумных установках. Сочетание скорости откачки 100 800 м³/ч и входа DN750 подходит для крупных технологических вакуумных систем.

Технические характеристики

Емкость по аргону, л	Емкость по водороду, л	Максимальная пропускная способность по аргону, Торр·л/с	Скорость откачки по аргону, м³/ч	Скорость откачки по водороду, м³/ч	Скорость откачки по парам воды, м³/ч
8000	100	25	82800	154800	252000

Тип: Криогенные

Уровень вакуума: Сверхвысокий

Тип смазки: Безмасляный

Скорость откачки, м³/ч: 100800

Предельное остаточное давление, мбар (абс.): 1 × 10⁻⁹

Входной патрубок: DN750

Охлаждение: Водяное

Масса, кг: 175

Минимальная температура окружающей среды, °С: 5

Время охлаждения, мин: 200

Максимальная температура окружающей среды, °C: 40

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

Для уточнения информации обращайтесь к инженерам ERSTVAK.
