Турбомолекулярный вакуумный насос KYKY CXF-320/3001

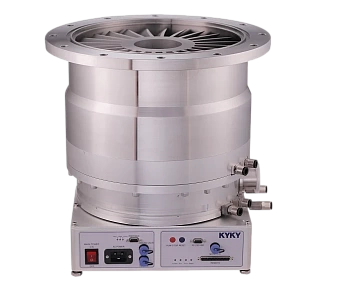

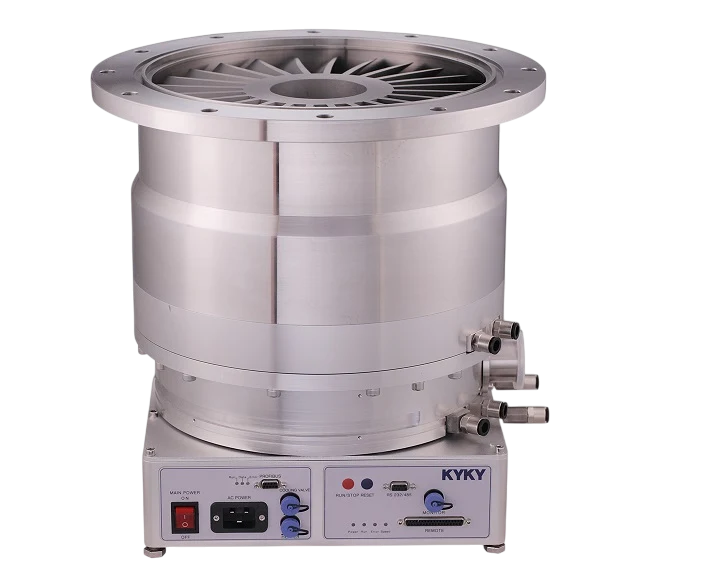

Турбомолекулярный вакуумный насос KYKY CXF-320/3001

product-card

Тип Турбомолекулярные
Уровень вакуума Сверхвысокий
Тип смазки Безмасляный (сухой)
Скорость откачки, м³/ч 10620
Предельное остаточное давление, мбар (абс.) 1.0E-9
Мощность, кВт 1.5
Частота вращения, об/мин 21000
Входной патрубок ISO-F320
Выходной патрубок KF40

В корзину

Описание

Характеристики

Графики и чертежи

Материалы

Проекты

Отзывы клиентов

Безмасляные турбомолекулярные насосы на магнитном подвесе позволяют добиться минимального уровня шума и вибраций. Магнитные подшипники полностью исключают механический износ и необходимость в обслуживании.

Насосы KYKY серии CXF отлично подходят для процессов, где недопустимо наличие паров углеводородов. Магнитный подвес также позволяет устанавливать эти турбомолекулярные насосы в произвольном положении в пространстве. Высокая производительность позволяет применять насосы для откачки вакуумных камер больших объёмов.

Применение

нанесение оптических покрытий;
микроэлектроника;
установки имитации космического пространства;
передвижные вакуумные посты и течеискатели;
установки для осаждения распылением;
ионные источники и электронно-лучевые испарители;
газовая эпитаксия;
газовая хроматография;
производство полупроводников и микроэлектроники;
биотехнологии;
исследования в области ядерной физики и ускорителей заряженных частиц.

Особенности и преимущества

отличное соотношение скорости откачки и цены;
в комплект поставки входят контроллер, насос, кабели, защитный экран и система охлаждения;
стандартная гарантия на 2 года с возможностью продления;
доступны ISO/CF фланцы;
полностью безмасляная система откачки;
контроль качества до отгрузки — 48-часовой тест на работоспособность;
простота технического обслуживания и эксплуатации.

Доступны химостойкие, противоударные и другие варианты исполнения.

Технические характеристики

Скорость откачки по аргону, м³/ч	Скорость откачки по водороду, м³/ч	Скорость откачки по гелию, м³/ч	Подшипник	Коэффициент сжатия по азоту	Коэффициент сжатия по водороду	Коэффициент сжатия по гелию	Коэффициент сжатия по аргону
9900	3960	8280	Магнитный	10⁸	10³	10⁴	10⁸

Тип: Турбомолекулярные

Уровень вакуума: Сверхвысокий

Тип смазки: Безмасляный (сухой)

Скорость откачки, м³/ч: 10620

Предельное остаточное давление, мбар (абс.): 1.0E-9

Мощность, кВт: 1.5

Частота вращения, об/мин: 21000

Входной патрубок: ISO-F320

Выходной патрубок: KF40

Количество ступеней: Многоступенчатый

Охлаждение: Водяное

Масса, кг: 76

Габаритные размеры (ДхШхВ), мм: 337×322×417

Напряжение, В: 220

Серия: CXF

Расход рабочей жидкости, л/мин: 3

Время выхода на режим, мин: 12

Температура охлаждающей воды: +5 — +20

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

Для уточнения информации обращайтесь к инженерам ERSTVAK.
