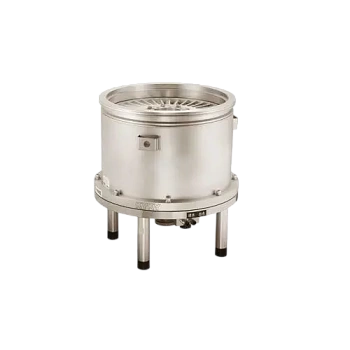

Турбомолекулярный вакуумный насос с контроллером KYKY FF-400/3500 ISO-K400

Турбомолекулярный вакуумный насос с контроллером KYKY FF-400/3500 ISO-K400 — безмасляный многоступенчатый высоковакуумный насос серии FF, предназначенный для работы в составе вакуумных систем, где требуется достижение низкого остаточного давления. Модель обеспечивает скорость откачки 108 м³/ч при предельном остаточном давлении 6 × 10⁻⁶ мбар (абс.) и частоте вращения 13 500 об/мин. Входной фланец ISO-K400 рассчитан на подключение к крупному вакуумному объему, а выход DN100 — к последующей ступени откачной системы.

Преимущества и особенности

Многоступенчатая турбомолекулярная схема предназначена для переноса молекул газа от высоковакуумной стороны к выходу насоса за счет быстро вращающихся рабочих ступеней. В модели используется безмасляный принцип откачки, поэтому масло не применяется как рабочая жидкость в газовом тракте. Насос работает совместно с контроллером, который необходим для управления высокоскоростным приводом и рабочим режимом агрегата.

• Безмасляная конструкция позволяет создавать высокий вакуум без использования масла в рабочем газовом тракте.
• Многоступенчатая схема обеспечивает последовательный перенос газа к выходу и достижение остаточного давления 6 × 10⁻⁶ мбар.
• Частота вращения 13 500 об/мин характеризует высокоскоростной режим рабочей части турбомолекулярного насоса.
• Водяное охлаждение используется для отвода тепла при продолжительной работе агрегата.
• Масса 136 кг и крупный вход ISO-K400 необходимо учитывать при проектировании опоры, вакуумной арматуры и присоединительной части системы.
• Питание 220 В и рабочий диапазон температуры охлаждающей воды от +5 до +25 °C задают основные требования к инженерным коммуникациям на месте установки.

Время выхода на режим составляет 18,8 мин. Турбомолекулярный насос используется как высоковакуумная ступень, поэтому при проектировании системы необходимо предусмотреть предварительную откачку и согласовать выходной тракт с форвакуумным оборудованием.

Применение

KYKY FF-4003500 ISO-K400 используется в высоковакуумных системах, где требуются безмасляная откачка, крупный входной фланец и достижение давления порядка 10⁻⁶ мбар. Модель рассчитана на работу в составе комплексной откачной системы с контроллером и форвакуумной ступенью; конкретная конфигурация подбирается с учетом объема камеры, газовой нагрузки и проводимости вакуумной магистрали.
