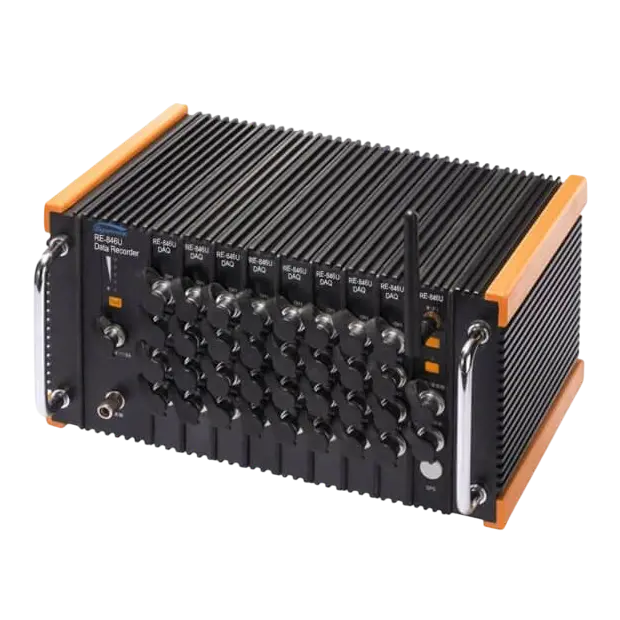

Ударопрочная система сбора данных DynaTronic RE-846U
На этой странице мы поможем подобрать оборудование для решения вашей задачи или проблемы с минимальными сроками и максимальной вовлеченностью с нашей стороны
- В наличии
product-card
Ударопрочная система сбора данных RE-846U производства компании DynaTronic предназначена для сбора данных в экстремальных условиях, включая установку на транспортных, авиационных и морских средствах.
Конструкция системы обладает повышенной надежностью для работы в экстремальных условиях эксплуатации, обладает высокой устойчивостью к вибрации, высоким и низким температурам, повышенной влажности. В состав системы входит промышленный управляющий компьютер и твердотельный накопитель (SSD), обеспечивающие стабильную работу в тяжелых условиях эксплуатации.
Система RE-846U предлагает гибкие варианты подключения, включая проводное (LAN) и беспроводное (WiFi) подключение для передачи данных на основной компьютер в реальном времени, а также может работать автономно, сохраняя данные на встроенный жесткий диск для последующего анализа.
Особенности и преимущества
- Корпус сделан из высокопрочного алюминиевого сплава с анодированным покрытием и степенью защиты IP65 (водонепроницаемость/пылезащита/устойчивость к коррозии). Стойкость к ударным воздействиям с ускорением 100g и длительностью импульса 4 … 5 мс и воздействий повышенной и пониженной температуры в диапазоне от -20 до +60
- Оборудование внесено в ФГИС АРШИН и поставляется со свидетельством о прохождении первичной поверки
- Высоконадежные разъемы ODU для стабильного ввода сигналов
- Гибкость и точность измерений, благодаря совместимости с тензодатчиками, мостовыми и пьезоэлектрическими датчиками, акселерометрами, датчиками давления, температуры и т.п. через модульные согласующие устройства
- Функция самодиагностики для выявления обрывов/коротких замыканий в мостовых схемах с интуитивными программными уведомлениями
- Опциональный модуль для построения и синхронизации многоканальных систем, измерения скорости и геопозиционирования (GPS/BeiDou)
- Функции в режиме реального времени: запись показание по нескольким каналам, передача данных, отображение, анализ динамических сигналов
- Возможность передачи данных через WiFi или LAN кабель для передачи данных в режиме реального времени
- Восстановление и постобработка данных после подключения оборудования к ПК
Области применения
- Инфраструктура и гражданское строительство: мониторинг состояния мостов, зданий, железнодорожных сооружений
- Авиационная и оборонная промышленность, например анализ вибраций летательных аппаратов, испытания на ударные нагрузки
- Автомобильная промышленность, например анализ виброакустических характеристик (NVH), испытания на долговечность и краш-тесты
- Морская техника: контроль напряжений в корпусах судов и мониторинг работы судовых двигателей
- Промышленные исследования и разработки: анализ динамики промышленного оборудования, термические исследования
DE-BPS Basic Platform Software — это базовое программное обеспечение для управления и анализа, разработанное для совместной работы с защищенной системой тестирования и анализа динамических сигналов RE-846U.
Программное обеспечение работает под управлением Windows XP/7/8/10/11. Оно предоставляет единую платформу для: настройки параметров, мониторинга в реальном времени, анализа данных, генерации отчетов. ПО полностью поддерживает онлайн/оффлайн режимы работы RE-846U, обеспечивая управление в реальном времени и последующую обработку записанных данных.
Основные возможности программного обеспечения DE-BPS
- Конфигурация системы и управление
- Быстрая конфигурация типов датчиков, частот дискретизации, фильтров, режимов мостов (полный/полумост/четвертьмост) и автоматическое распознавание TEDS.
- Режим реального управления позволяет запускать/останавливать сбор данных и оперативно корректировать настройки.
- Поддержка синхронизации нескольких устройств через GPS/BeiDou для временной привязки между модулями RE-846U.
- Мониторинг и анализ в реальном времени
- Отображение в реальном времени временных и частотных графиков (включая БПФ), числовые показания.
- Обеспечивает длительную непрерывную запись на встроенный SSD или ПК.
- Система сигнализации срабатывает при превышении заданных пороговых значений.
- Обработка данных и управление
- Определение пиковых, среднеквадратичных и средних значений во временной и частотной областях.
- Преобразование сигналов в инженерные единицы (деформация → напряжение, мВ → °C).
- Расширенные инструменты включают частотный и спектральный анализ, интегрирование/дифференцирование (ускорение → скорость → перемещение) и пользовательские математические каналы.
- Управление данными и отчетность
- Автоматический анализ групп файлов.
- Поддержка экспорта в различные форматы (ASCII, Excel, MATLAB, DIAdem).
- Генерация стандартизированных отчетов в PDF/Word с использованием шаблонов.
- Пользовательская настройка
- Использование API для создания собственных модулей анализа.
- Многопользовательский режим (режимы настройки и отображения).
Прочие характеристики
|
Максимальная погрешность измерения напряжения, % |
0.3 |
|---|---|
|
Максимальное разрешение, мкε |
1 |
|
Стабильность показаний за 1 час, % |
0.1 |
|
Показатель допустимого максимального синфазного напряжения (DC/AC, пик.), В |
-10 — 10 |
|
Минимальный показатель измерения деформации, мкε |
-100000 |
|
Автобалансировка деформации, мкε (±2% от сопротивления тензодатчика) |
-10000 — 10000 |
|
Компенсационные резисторы моста (трехпроводной четвертьмост), Ом |
120/350 |
|
Сопротивление компенсационных резисторов (полумост/полный мост), Ом |
50 — 10000 |
|
Максимальный выходной ток моста, мА |
30 |
|
Погрешность моста, % |
0.1 |
|
Стабильность моста за 2 часа, % |
0.05 |
|
Тип фильтра низких частот |
Фильтр Баттерворта третьего порядка |
|
Частота среза фильтра низких частот (-3дБ±1дБ), кГц |
1, 10, 100, PASS |
|
Затухание в полосе задерживания фильтра низких частот, дБ/окт |
-24 |
|
Макс. плоскостность фильтра низких частот в пределах анализируемого диапазона частот, дБ |
0.1 |
|
Частота среза от частоты дискретизации фильтра защиты от наложения спектров (от частоты дискретизации) |
1/2.56 |
|
Неравномерность амплитудно-частотных характеристик фильтра защиты от наложения спектров (в рабочем частотном диапазоне), ±дБ |
0.1 |
|
Мин. затухание в полосе задерживания фильтра защиты от наложения спектров, дБ/окт |
-100 |
|
Затухание в полосе задерживания фильтра защиты от наложения спектров, дБ/окт |
-120 |
|
Макс. отрицательное отклонение амплитудно-частотных характеристик в рабочем частотном диапазоне, дБ |
-0.1 |
|
Макс. положительное отклонение амплитудно-частотных характеристик в рабочем частотном диапазоне, дБ |
0.1 |
|
Типы модулей сбора данных |
Основной модуль управления RE-846U |
|
Макс. частота дискретизации 4-16 каналов (Гигабитный Ethernet), МГц/канал |
1 |
|
Макс. частота дискретизации 17-32 канала (Гигабитный Ethernet), кГц/канал |
200 |
|
Объем памяти, ГБ |
128 |
|
Электропитание |
Литий-ионный аккумулятор с возможностью работы во время зарядки |
|
Напряжение переменного тока, В |
264 |
|
Напряжение постоянного тока, В |
9 — 36 |
|
Время работы от аккумулятора, ч |
4 / 8 (опционально) |
|
Потребляемая мощность (32 канала, включая управляющий компьютер), Вт |
60 |
|
Рабочая влажность, %RH@50°C |
5 — 90 |
|
Температура хранения, °C |
-40 — 70 |
|
Влажность хранения в течение 48 часов, %@60°C |
90 |
|
Диапазон частот вибрации (циклический режим), Гц |
5 - 55 - 5 |
|
Амплитуда вибрации (пик), мм |
0.19 |
|
Максимальная скорость изменения частоты, окт/мин |
1 |
|
Длительность резонансного испытания, мин |
20 |
|
Направления вибрации |
X, Y, Z |
|
Ударная нагрузка в течение 4±1 мс, g |
100 |
Модули и аксессуары
|
Основной модуль управления RE-846U |
|
|---|---|
|
Количество синхронных каналов |
До 32 |
|
Процессор |
SoC |
|
Интерфейс связи |
Гигабитный Ethernet |
|
Электропитание |
Интеллектуальное управление литий-ионным аккумулятором (4ч/8ч работы) |
|
Операционная система |
LINUX |
|
Встроенная память |
Электронный жесткий диск (расширяемый 128ГБ/256ГБ/512ГБ/1ТБ) |
|
Соответствие стандартам |
GB/T 6587-2012, группа III |
|
Опциональный модуль |
GPS-синхронизация для беспроводного управления несколькими регистраторами и измерения скорости/позиции объектов |
|
Модуль сбора данных RE-846U-S (опционально) |
|
|
Количество каналов |
4 |
|
Поддерживаемые типы входов |
GND, SIN-DC, DIF-DC, AC, IEPE |
|
Диапазон входного напряжения, В |
±0.02, ±0.05, ±0.1, ±0.2, ±0.5, ±1.0, ±2.0, ±5.0, ±10.0, ±20.0 |
|
Диапазон автобалансировки, мкε |
±20000 (±2% от сопротивления тензодатчика) |
|
Аналого-цифровой преобразователь |
24-битный на канал, частота дискретизации до 256 кГц (непрерывный режим) |
|
Амплитудно-частотная характеристика, кГц |
DC - 100 |
|
Потребляемая мощность на 32 канала, включая управляющий компьютер, Вт |
70 |
|
Интеллектуальные функции |
- Автоидентификация проводов |
|
Ударная стойкость |
100g/(4±1) мс |
|
Степень защиты |
IP65 |
|
Модуль сбора данных RE-846U-H (опционально) |
|
|
Количество каналов |
4 |
|
Поддерживаемые типы входов |
GND, SIN-DC, DIF-DC, AC, IEPE |
|
Диапазон входного напряжения, В |
±0.02 … ±20.0 |
|
Диапазон автобалансировки, мкε |
±10000 (±2% от сопротивления тензодатчика) |
|
Аналого-цифровой преобразователь |
18-битный на канал, частота дискретизации до 1 МГц (непрерывный режим) |
|
Амплитудно-частотная характеристика, кГц |
DC – 300 |
|
Потребляемая мощность на 32 канала, включая управляющий компьютер, Вт |
60 |
|
Интеллектуальные функции |
- Автоидентификация проводов |
|
Ударная стойкость |
100g/(4±1) мс |
|
Степень защиты |
IP65 |
|
Модуль тахометра/счетчика RE-846U-T (опционально) |
|
|
Количество каналов |
2 |
|
Диапазон измерений, об/мин |
30 - 300000 |
|
Количество импульсов на оборот |
1-4096 |
|
Режимы работы счетчика |
- Прямое/обратное вращение |
|
Время измерения скорости |
1мс – 60с (программно настраиваемое) |
|
Модуль генератора сигналов RE-846U-S (опционально) |
|
|
Количество каналов |
2 |
|
Модуль CAN-интерфейса RE-846U-C (опционально) |
|
|
Стандарт связи |
CAN2.0B (расширенный фрейм) |
|
Скорость передачи (bps) |
4800 bps – 1 Мбит/с (программно-выбираемая) |
|
Программное обеспечение |
Включен модуль приема данных |
|
Модуль цифрового ввода/вывода RE-816U-I (опционально) |
|
|
Установка антенны беспроводной сети |
Закручивание по часовой стрелке |
|
Режимы работы |
Балансировка и операции сбора данных |
|
Синхронизация |
Синхронный / Линейно-управляемый / Внешний триггер (подключение через кабель контроллера или внешнего триггера) |
|
Синхронизация нескольких устройств |
Подключение через синхронный интерфейс связи с использованием фирменного сетевого кабеля RE-846U |
|
Интерфейс GPS-антенны (опционально) |
Встроенный GPS-модуль |
|
Установка GPS-антенны |
Закручивание разъема по часовой стрелке (обеспечивает беспроводную синхронизацию между приборами) |
|
Зарядное устройство |
|
|
Назначение |
Специализированное зарядное устройство для RE-846U |
|
Подключение |
220 В переменный ток |
|
Гигабитный сетевой кабель |
|
|
Назначение |
Подключите прибор к компьютеру для обеспечения связи (передачи данных). |
|
Антенна для подключения к беспроводной сети |
|
|
Кабель для ввода C-4 |
|
|
Количество каналов |
4 на кабель |
|
Комплектация |
По умолчанию: 5 м кабель или 1,5 м кабель с коммутационной коробкой |
|
Преобразователь заряда DT5857-8 (опционально) |
|
|
Количество входных каналов |
1 |
|
Максимальный входной заряд, пКл |
105 |
|
Входное сопротивление, Ом |
>1011 |
|
Чувствительность усилителя, мВ/пКл |
0.1 и 10 |
|
Погрешность отображения, % |
<1 |
|
Уровень шума, пКл |
<10×10-3 |
|
Полоса пропускания, Гц |
0.3 … 300 (+0.5 дБ … -3 дБ) |
|
Коэффициент нелинейных искажений (на частотах <30 кГц), % |
<0.5 |
|
Преобразователь токовой петли DT3811-8 (опционально) |
|
|
Количество входных каналов |
1 |
|
Поддерживаемые датчики |
2-проводные/3-проводные с токовым выходом 4-20 мА |
|
Электропитание |
24 В постоянного тока |
|
Габаритные размеры, мм |
ø30×95 (Д) |
|
Преобразователь для терморезисторов DT3814-8 (опционально) |
|
|
Количество входных каналов |
1 |
|
Поддерживаемые датчики |
Pt10, Pt100, Pt1000 |
|
Диапазон измерений, °С |
-200 … +850 |
|
Точность, % |
0,5 ±0,5°C |
|
Ток возбуждения |
1 мА ±2 мкА |
|
Габаритные размеры, мм |
ø30×95 (Д) |
|
Кабель беспроводного управления/аудиовхода |
|
|
Управление |
Запуск и остановка сбора данных по команде с линии управления |
|
Аудиомаркеры |
Добавление звуковых меток в процесс сбора данных |
|
GPS-антенна |
|
|
Назначение |
Обеспечение синхронной работы нескольких беспроводных устройств |
|
Функция |
Синхронизация каналов измерения между приборами с использованием GPS |
|
BNC Патч-корд |
|
|
Тип разъемов |
Lemo (1 сторона) / BNC с внутренней резьбой (1 сторона) |
|
Длина, м |
0.1 |
|
BNC-кабель (опционально) |
|
|
Назначение |
Сигнальный соединительный кабель |
|
Тип разъемов |
Два BNC-разъема |
|
Кабель подключения датчиков IEPE (опционально) |
|
|
Назначение |
Сигнальный соединительный кабель |
|
Тип разъемов |
BNC (1 сторона) / L5 (1 сторона) |
|
Кабель L5 (опционально) |
|
|
Тип кабеля |
С низким уровнем шума |
|
Кабель для тахометра/счетчика (опционально) |
|
|
Назначение |
Для доступа к сигналам тахометра/счетчика |
|
Длина, м |
3 |
|
Кабель цифрового ввода/вывода (опционально) |
|
|
Назначение |
Подключение цифровых сигналов ввода/вывода |
|
CAN-кабель (опционально) |
|
|
Назначение |
Передача CAN-сигналов |
|
Длина, м |
3 |
|
Блок синхронизации RE-846U (опционально) |
|
|
Назначение |
Синхронизация работы нескольких приборов при проводном подключении |
|
Функция |
Обеспечение синхронной работы всех каналов |
|
Кабель синхронизации (опционально) |
|
|
Назначение |
Синхронизация работы нескольких устройств |
|
Гигабитный коммутатор (опционально) |
|
|
Назначение |
Сетевое расширение для подключения нескольких приборов |
|
Кабельная заглушка |
|
|
Диаметр, мм |
3 |
|
Материал |
Нейлон с медным сердечником |
|
Упаковочный кейс |
|
|
Высота, U |
3 |
|
Компакт-диск с программным обеспечением |
|
- Производитель
- DynaTronic
- Интерфейс
- Wi-Fi
- Степень защиты
- IP65
- Масса, кг
- 8.5
- Разрядность ЦАП/АЦП, бит
- 18
- Минимальное входное напряжение, В постоянного тока
- -20
- Максимальное входное напряжение, В постоянного тока
- 20
- Минимальная рабочая температура, °C
- -20
- Максимальная рабочая температура, °C
- 60
- Мин. количество входных каналов
- 4
- Макс. количество входных каналов
- 32
- Минимальное сопротивление на входе, МОм
- 10
- Максимальное сопротивление на входе, МОм
- 20
- Защита входных цепей (для диапазонов ≤±10), В
- -15 — 15
- Защита входных цепей (для диапазона ±20), В
- -30 — 30
- Тип входных разъемов
- IEPE
- Ток IEPE, мА
- 4
- Напряжение IEPE, В
- 24
- Максимальная нелинейность, %
- 0.1
- Максимальный уровень шума, мкВ
- 5
- Мин. коэффициент ослабления синфазного сигнала (CMR), дБ
- 100
- Максимальный дрейф нуля, ±мкВ/ч
- 3
- Диапазон измерения деформации, мкε
- 100000
- Макс. погрешность отображения деформации, % ±3 мкε
- 0.3
- Конфигурация моста
- Четвертьмост (3-проводной)
- Мин. напряжение электропитания моста (в пределах 0.05%/ч), В
- 2
- Макс. напряжение электропитания моста (в пределах 0.05%/ч), В
- 24
- Амплитудно-частотные характеристики (-3 дБ), МГц (DC)
- 300
- Синхронизация
- Блок синхронизации или GPS/BeiDou
- Длина, мм
- 290
- Ширина, мм
- 150
- Высота, мм
- 200
Товары из этой же серии
- Производитель: DynaTronic
- Длина, мм: 290
- Ширина, мм: 150
- Высота, мм: 200
- Интерфейс: Wi-Fi
- Степень защиты: IP65
- Производитель: DynaTronic
- Длина, мм: 55
- Ширина, мм: 61
- Высота, мм: 10
- Интерфейс: USB 2.0
- Степень защиты: IP60
Не забудьте купить
- Мощность, кВт: 1
- Производитель: ERSTVAK Ltd.
- Материал камеры: Нержавеющая сталь 304
- Максимальная масса загрузки, кг: 50
- Общий объем, л: 100
- Рабочий объем, л: 40
- Мощность электродвигателя, кВт: 15
- Габаритные размеры, мм: 1875 × 800 × 1890
- Давление, бар: 16
- Производитель: ERSTVAK Ltd.
- Присоединительный размер: 1"
- Краткое название: Компрессор ERSTVAK ESC-20B-500D 16 атм
- Габаритные размеры, мм: 520х150х200
- Производитель: ERSTVAK Ltd.
- Производительность, л/с: 4
- Мощность, кВт: 0.55
- Уровень шума, дБ: 65
- Масса, кг: 24
- Производитель: ERSTVAK Ltd.
- Присоединительный размер: G2"
- Максимальное рабочее давление, бар: 13
- Габариты (ДхШхВ), мм: 1000 × 620 × 1035
- Номинальная пропускная способность, м³/мин: 11
- Масса установки, кг: 140
- Артикул: СИРИУС А-250-300
- Производитель: ERSTVAK Ltd.
- Максимальная температура, °C: 1600
- Рабочий вакуум, мбар: 5×10^(-5)
- Скорость форвакуумной откачки, м³/ч: 60
- Скорость высоковакуумной откачки, л/с: 1100
- Производитель: Chuanbei Vacuum Technology (Beijing) Co., Ltd..
- Длина, мм: 344
- Ширина, мм: 315
- Высота, мм: 405
- Потребляемая мощность, Вт: 1500
- Выходной фланец: 40 KF
- Производитель: ERSTVAK Ltd.
- Материал корпуса: Нержавеющая сталь
- Внешние размеры (ШхВхГ), мм: 2300 × 1600 × 1250
- Точность поддержания температуры, ±°C: 2
- Габариты внутреннего объема (ШxВxГ), мм: 1600 × 800 × 1000
- Электропитание: AC 220 В, 50 Гц
- Производитель: ERSTVAK Ltd.
- Флуктуация температуры, ±°C: 0.5
- Отклонение температуры, ±°С: 1
- Размер рабочей камеры (ШхВхГ), мм: 1000 × 1000 × 1000
- Однородность температуры по объему, ±°С: 2
- Частота растяжений, Гц: 0.5
- Производитель: King Lai
- Длина, мм: 28
- Фланцевое соединение: KF10
- Рабочая температура, °С: От -20 до 150
- Производитель: ERSTVAK Ltd.
- Скорость нагрева, °С/мин: 5
- Точность поддержания влажности: ±3.0
- Флуктуация температуры, ±°C: 0.5
- Однородность температуры, °C: 2
- Отклонение температуры, ±°С: 2
Вы смотрели
- Производитель: ERSTVAK Ltd.
- Предельное остаточное давление, мбар: 5
- Объем ресивера, л: 900
- Производительность, м³/ч: 900
- Суммарная мощность, кВт: 22.5
- Габаритные размеры (ДхШхВ), мм: 2434 × 958 × 1764
- Производитель: SEMISHARE CO., LTD.
- Длина, мм: 756
- Ширина, мм: 759
- Высота, мм: 800
- Размер стола держателя образца, мм: 152.4
- Диаметр пластины, мм: 150
- Производитель: Физтех
- Масса, кг: 0.5
- Краткое название: Вакуумметр ФИЗТЕХ ВП3-Уф
- Степень защиты: IP40
- Диаметр корпуса, мм: 100
- Резьба штуцера: М20х1,5
- Габариты (ДхШхВ), мм: 4800 × 3000 × 2420
- Система ЧПУ: Mitsubishi
- Ход по оси X, мм: 2000
- Ход по оси Y, мм: 600
- Ход по оси Z, мм: 450
- Потребление энергии, кВА: 20
- Габариты (ДхШхВ), мм: 2100 × 2300 × 2500
- Система ЧПУ: Mitsubishi
- Ход по оси X, мм: 700
- Ход по оси Y, мм: 400
- Ход по оси Z, мм: 350
- Потребление энергии, кВА: 15
- Артикул: 115254
- Габаритные размеры, мм: 360x310x445
- Производитель: WELCH
- Предельное остаточное давление, мбар: 2
- Уровень шума, дБ: 44
- Масса, кг: 26.8
- Производитель: ERSTVAK Ltd.
- Охлаждение: Криокулер Гиффорда-Макмагона
- Масса, кг: 48
- Присоединительный фланец: ISO320
- Периодичность технического обслуживания, ч: 16000
- Скорость откачки по азоту, л/с: 4000
- Габаритные размеры, мм: 335x414
- Производитель: ERSTVAK Ltd.
- Масса, кг: 40
- Краткое название: Вакуумная камера ERSTVAK RND-45L
- Объем камеры, л: 45
- Предельный вакуум, мбар: 10
- Габаритные размеры, мм: 700*850*1850
- Производитель: ERSTVAK Ltd.
- Испаритель: Пластинчатый теплообменник
- Компрессор: Emerson Copeland/Спиральный компрессор
- Тип управления: PID-контроллер, специальный расчет динамического управления, PLC-контроллер
- Хладагент: R-404A/R507C (По запросу – R448A)
- Артикул: 115044
- Габаритные размеры, мм: 360x310x445
- Производитель: WELCH
- Предельное остаточное давление, мбар: 8
- Уровень шума, дБ: 44
- Масса, кг: 16.5
Готовы подобрать идеальное решение для своего производства?
