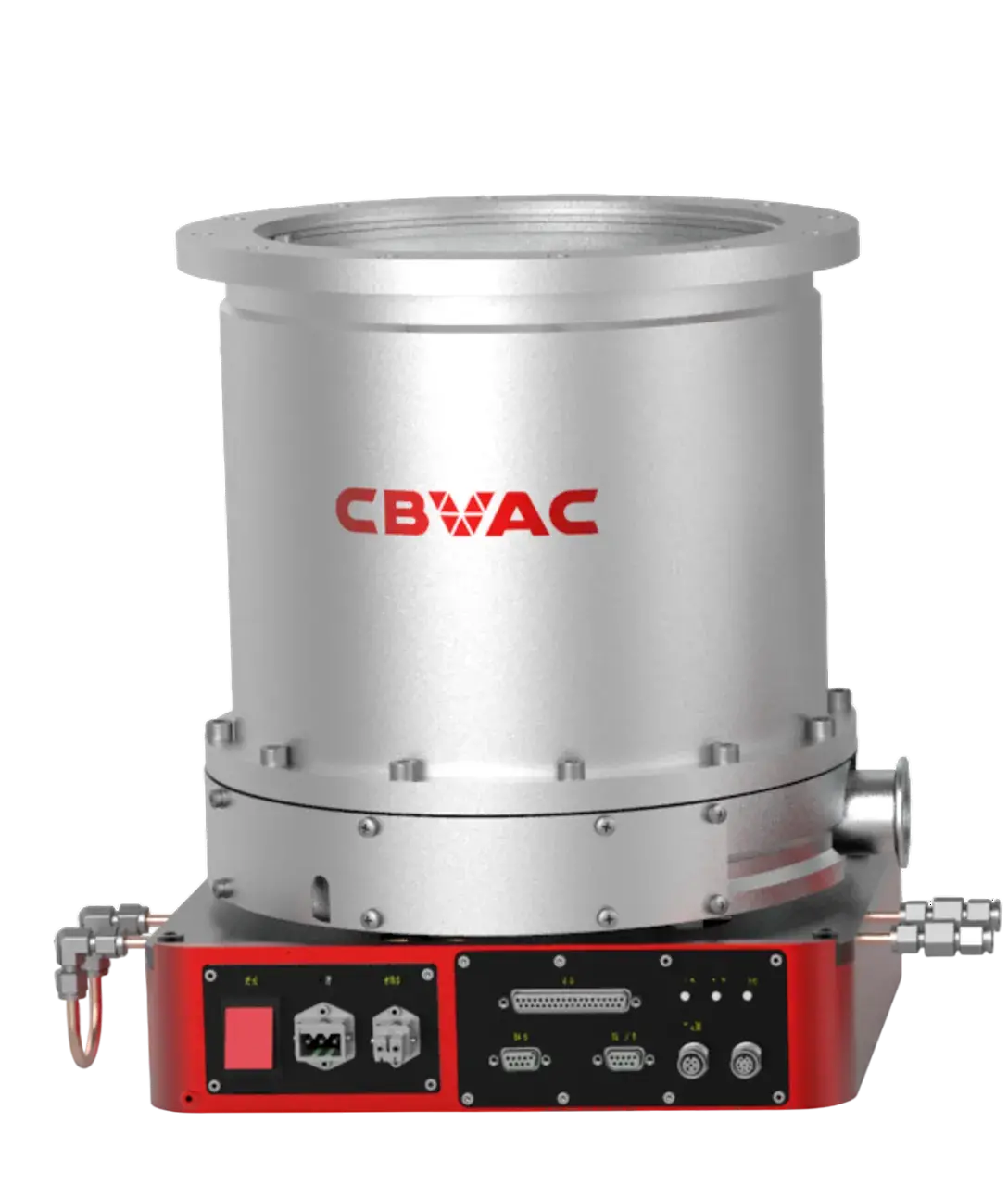

Турбомолекулярный вакуумный насос CBVAC JFB-400/4201

Турбомолекулярный вакуумный насос CBVAC JFB-400/4201

product-card

Тип Турбомолекулярные
Уровень вакуума Сверхвысокий
Тип смазки Безмасляный (сухой)
Скорость откачки, м³/ч 108
Предельное остаточное давление, мбар (абс.) 2.0E-8
Мощность, кВт 1.5
Частота вращения, об/мин 18000
Входной патрубок ISO-K400
Выходной патрубок KF40

В корзину

Описание

Характеристики

Графики и чертежи

Проекты

Отзывы клиентов

Турбомолекулярный вакуумный насос CBVAC JFB-400/4201 (ISO-K 400) — высоковакуумное исполнение серии JFB с входным фланцем ISO-K 400. Насос работает в составе вакуумной системы совместно с форвакуумной ступенью: предварительный насос снижает давление до рабочего диапазона турбомолекулярной ступени и обеспечивает отвод газа с её выхода.

В турбомолекулярной части быстро вращающийся ротор передаёт молекулам газа направленный импульс. Последовательность роторных и статорных лопаток перемещает газ от высоковакуумного входа к форвакуумному выходу, благодаря чему после предварительной откачки система может переходить в область высокого вакуума.

Конструкция и охлаждение

В JFB-4004201 применяется керамический подшипник с консистентной смазкой. В конструкции также используются прецизионная роторная группа и многоступенчатая система уплотнений. Для отвода тепла предусмотрено водяное охлаждение; при встраивании насоса в установку необходимо обеспечить штатный контур охлаждающей воды и согласованную работу с форвакуумной ступенью.

Исполнение ISO-K 400

Входной фланец ISO-K 400 рассчитан на подключение к крупному высоковакуумному тракту. При проектировании системы учитывают совместимость присоединения, проводимость магистралей и характеристики форвакуумного насоса. Турбомолекулярная ступень не используется как самостоятельный насос для пуска непосредственно с атмосферного давления: её работа начинается после предварительного снижения давления.

Применение

JFB-4004201 применяется в высоковакуумных установках металлургической, химической и полупроводниковой отраслей, а также в научном и исследовательском оборудовании. Исполнение ISO-K 400 подходит для систем, где требуется крупное входное присоединение турбомолекулярного насоса и организация двухступенчатой вакуумной схемы с отдельным форвакуумным насосом.

Тип: Турбомолекулярные

Уровень вакуума: Сверхвысокий

Тип смазки: Безмасляный (сухой)

Скорость откачки, м³/ч: 108

Предельное остаточное давление, мбар (абс.): 2.0E-8

Мощность, кВт: 1.5

Частота вращения, об/мин: 18000

Входной патрубок: ISO-K400

Выходной патрубок: KF40

Количество ступеней: Многоступенчатый

Охлаждение: Водяное

Масса, кг: 95

Габаритные размеры (ДхШхВ), мм: 450×269,5×450

Напряжение, В: 220

Серия: JFB

Уровень шума, дБ: 60

Минимальная температура окружающей среды, °С: 0

Расход рабочей жидкости, л/мин: 3

Время выхода на режим, мин: 20

Температура охлаждающей воды: +5 — +20

Максимальная температура окружающей среды, °C: 35

Максимальное форвакуумное давление, мбар (абс.): 0.1

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

Для уточнения информации обращайтесь к инженерам ERSTVAK.
