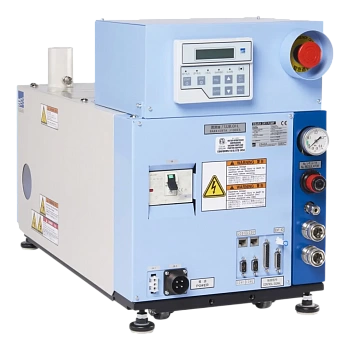

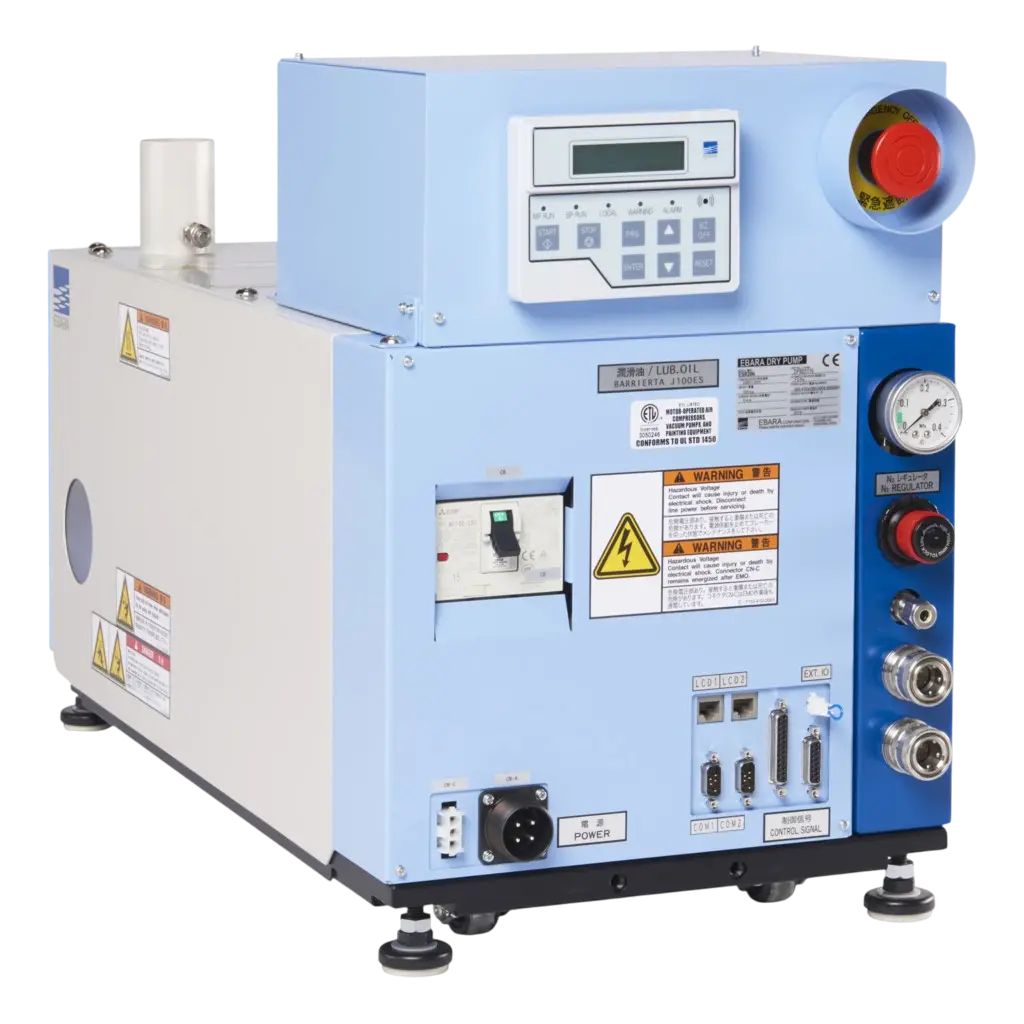

Вакуумный насос EBARA ESR500WN
Вакуумный насос EBARA ESR500WN
Описание
Характеристики
Графики и чертежи
Проекты
Отзывы клиентов

Вакуумный насос EBARA ESR500WN — высокопроизводительный сухой безмасляный насос серии ESR для технологических процессов с высокой газовой нагрузкой и возможным присутствием коррозионно-активных компонентов. Скорость откачки составляет около 2760 м³/ч, предельное остаточное давление — 0,2 Па, или 2×10−3 мбар. Модель сочетает большой поток откачки с низкой мощностью на предельном вакууме.

ESR500WN использует роторную конструкцию EBARA и idling-функцию для снижения энергопотребления. Рабочая камера безмасляная. Для агрессивных процессов доступны коррозионностойкие материалы, а водяное охлаждение и азотная продувка обеспечивают необходимую инфраструктуру для длительной работы под процессной нагрузкой.

Технические характеристики

  • скорость откачки — около 2760 м³/ч;
  • предельное остаточное давление — 0,2 Па / 2×10−3 мбар;
  • мощность при предельном давлении — 3,1 кВт;
  • расход охлаждающей воды — 3,5–8 л/мин;
  • поток продувки N₂ — 19–22 Па·м³/с;
  • вход/выход — ISO160/NW40;
  • габариты — 1092 × 460 × 925 мм;
  • масса — 500 кг.

Особенности эксплуатации

Высокая производительность позволяет применять ESR500WN в крупных камерах и производственных линиях. Безмасляная откачка снижает риск загрязнения продукта, а коррозионностойкие исполнения предназначены для процессов, в которых стандартные материалы быстро деградируют. Серия сохраняет одинаковую откачную производительность при 50 и 60 Гц.

Применение

Модель подходит для PVD, травления, озоления, распыления, CVD, ионной имплантации и других полупроводниковых процессов, а также для общепромышленных вакуумных установок с высокой газовой нагрузкой. ESR500WN выбирают, когда требуется максимальная производительность линейки ESR при сохранении энергосберегающей и химически стойкой концепции серии.

Тип
Винтовые
Уровень вакуума
Высокий
Тип смазки
Безмасляный
Скорость откачки, м³/ч
2800
Предельное остаточное давление, мбар (абс.)
2 × 10⁻³
Мощность, кВт
3.1
Количество ступеней
Многоступенчатый
Охлаждение
Водяное
Габаритные размеры (ДхШхВ), мм
1092×460×925
Масса, кг
500
Минимальная температура окружающей среды, °С
5
Расход рабочей жидкости, л/мин
3.5
Максимальная температура окружающей среды, °C
40

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov



Для уточнения информации обращайтесь к инженерам ERSTVAK.
